調節閥安裝規范,電動調節閥安裝注意事項

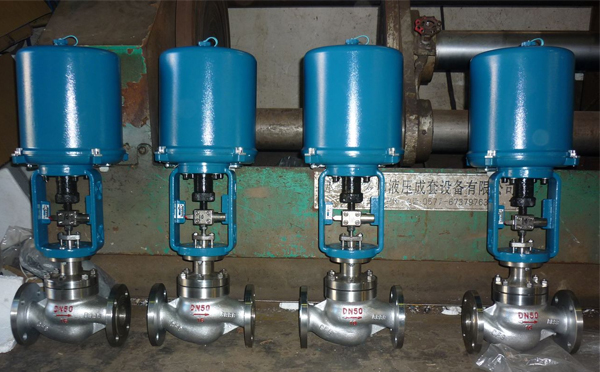

電動調節閥安裝必須從現場接到調節閥后，就要適當?shù)靥幚砗谜{(diào)節閥問題。操作人員在電動調節閥安裝的每階段都要調整電動調節閥，毛手毛腳處理電動調節閥可能引起裝置啟動大大延遲。電動調節閥是工業自動化過程控制中的重要執行單元儀表，產品具有性能穩定、使用靈活、可靠性高、維護簡便等優點。用戶使用電動調節閥要注意哪些問題呢?下面具體介紹一下電動調節閥使用要點，希望可以幫助用戶更好的應用產品。
   檢測元件和變送器（sensor and transmitter）用于檢測被控變量，將檢測信號轉換為標準信號。例如，熱電阻將溫度變化轉換為電阻變化，溫度變送器將電阻信號轉換為標準的氣壓或電流、電壓信號等?？刂破鳎╟ontroller）將檢測變送環節輸出的標準信號與設定值信號進行比較，獲得偏差信號，按一定控制規律對偏差信號（error signal）進行運算，運算輸出送執行器?？刂破骺捎媚M儀表實現，也可用微處理器組成的數字控制器實現，例如DCS和FCS中采用的PID控制功能模塊等。
調節閥的重要性
調節閥用于調節操縱變量的流量，從控制系統整體看，一個控制系統控制得好不好，都要通過調節閥來實現。由于下列原因，調節閥變得十分重要。
1、控制閥是節流裝置，屬于動部件，與檢測元件和變送器、控制器比較，在控制過程中，調節閥需要不斷改變流件的流通面積，使操縱變量變化，以適應負荷變化或操作條件的改變。因此，對調節閥閥組件的密封、耐壓、腐蝕等提出更高要求。例如，密封會使調節閥摩擦力增加，調節閥死區加大，造成控制系統控制品質變差等。
2、調節閥的的活動部件是造成“跑”、“冒”、“滴”、“漏”的主要原因，它不僅造成資源或物料的浪費，也污染環境，引發事故。
3、調節閥的閥內件與過程介質直接接觸，和檢測元件與過程介質接觸的不同之處如下：
     a.調節閥閥組件的接觸介質可能與檢測元件的接觸介質不同，對調節閥的耐腐蝕性、強度、剛度、材料等有更高要求。
     b.檢測元件可采用隔離液等方法與過程介質隔離，但調節閥通常與過程介質直接接觸，很難采用隔離的方法與過程介質隔離。
4、調節閥的節流使能量在閥內件內部被消耗，因此，降低能耗，降低調節閥的壓力損失，和保證較好的控制品質之間要合理選擇和兼顧。
5、調節閥對流體進行節流的同時也造成噪聲。例如，當閥出口壓力低于液體的蒸汽壓力時，造成閃蒸；當閥下游壓力高于液體蒸汽壓力時，造成汽蝕。調節閥造成的噪聲和調節閥流路的設計、操作壓力、被控介質特性等有關，因此，降低噪聲，降低壓力損失等對調節閥提出更高的要求。
6、調節閥的適應性強。它被安裝在各種不同的生產過程，產生過程的低溫、高溫、高壓、大流量、微小流量等操作條件需要調節閥具有各種不同的功能，調節閥應能夠適應不同應力的要求。
電動調節閥使用要點

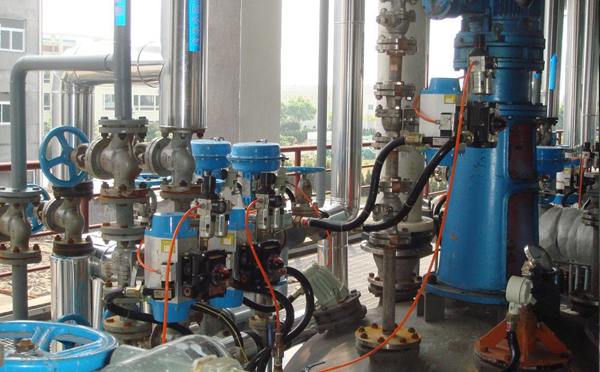

⑴調節閥屬于現場儀表，要求環境溫度應在-25～60℃范圍，相對濕度≤95%。如果是安裝在露天或高溫場合，應采取防水、降溫措施。在有震源的地方要遠離振源或增加防振措施。
⑵調節閥一般應垂直安裝，特殊情況下可以?xún)A斜，如傾斜角度很大或者閥本身自重太大時對閥應增加支承件保護。
⑶安裝調節閥的管道一般不要離地面或地板太高，在管道高度大于2 m時應盡量設置平臺，以利于操作手輪和便于進行維修。
⑷調節閥安裝前應對管路進行清洗，排除污物和焊渣。安裝后，為保證不使雜質殘留在閥體內，還應再次對閥門進行清洗，即通入介質時應使所有閥門開啟，以免雜質卡住。在使用手輪機構后，應恢復到原來的空檔位置。

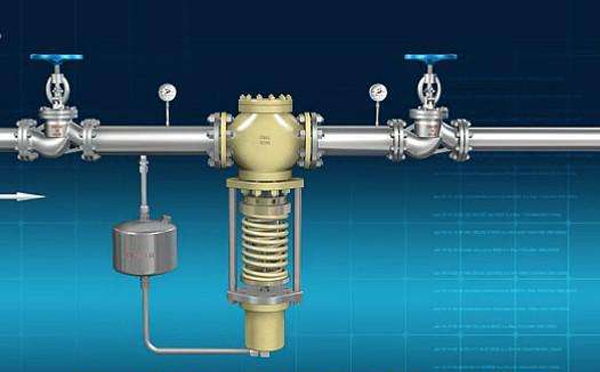

⑸為了使調節閥在發生故障或維修的情況下使生產過程能繼續進行，調節閥應加旁通管路。
同時還應特別注意，電動調節閥的安裝位置是否符合工藝過程的要求。
⑹電動調節閥的電氣部分安裝應根據有關電氣設備施工要求進行。如是隔爆型產品應按《爆炸危險場所電氣設備安裝規范》要求進行安裝。如現場導線采用SBH型或其它六芯或八芯、外徑為??11.3 mm左右的膠皮安裝電纜線。在使用維修中，在易爆場所嚴禁通電開蓋維修和對隔爆面進行撬打。同時在拆裝中不要磕傷或劃傷隔爆面，檢修后要還原成原來的隔爆要求狀態。
⑺執行機構的減速器拆修后應注意加油潤滑，低速電機一般不要拆洗加油。裝配后還應檢查閥位與閥位開度指示是否相符。
電動調節閥安裝注意事項：
1閥安裝前要徹底清洗管路中的污物、焊渣，以防運行時，閥芯被污物卡死。
2 閥安裝位置距離地面要有適當?shù)母叨?閥的上面和下面都有一定的空間,以便于閥的拆裝和修理。
3 避免由于安裝不慎給閥帶來附加壓力，如管道與閥不同心或法蘭面不平行。閥的自重、周?chē)?br /> 動、介質溫度和環境溫度的變化的綜合作用會使法蘭破裂或變形。為避免此類事故，除消除上述外
因外，閥安裝在一段彎管上，大口徑的閥要加以支承，閥垂直正立安裝在管道上。
建議考慮下面的具體要求有12點：
(1)用于操作氣動調節閥的氣源應當是無油和干燥的，特別是帶定位器的閥。
(2)小通徑的調節閥的入口配管要裝配一個適當?shù)倪^(guò)濾器，以便過濾掉配管系統帶來的雜質，避免損壞閥門。
(3)閥門安裝在系統中時閥體要避免受過大壓力，這對閥體分離式閥門特別重要。
(4)在初次開工之前和停工檢修之后，調節閥前要裝上濾網，以便濾去管線內的垢物、鐵銹和其它雜物。只要可能，配管系統要裝上一個短管接頭，并在安裝調節閥之前沖洗配管系統。
(5)如在多塵埃的環境中操作的電動調節閥，圍繞著閥桿裝一個橡皮或塑料罩，以保護閥桿的拋光表面免受損壞。
(6)務必要遵守制造廠提出的所有調整和輔助設備的開關位置的說明。例如，在閥門定位器的旁路位置上不要遺忘了旁路開關。
(7)可以設想，即使是好的設計，切斷時也不可避免地會積留高壓流體，因此建議：如果積聚液體的潛在能量具有很大危險性的話，應在電動調節閥的每一側安裝放空閥和(或)排放閥。
(8)對于積聚有大量高壓物料的閥門，考慮安裝兩個放空閥和排放閥是必要的。在兩個閥門之間只積聚少量物料，同時能夠逐步釋放系統的壓力，使在這兩個排放或放空閥之間的壓力反復積集及排放。注意，在這個過程中調節閥必須處于打開狀態。
(9)如果被排放的流體是危險性氣體，放空管線必須接到安全的地方。
(10)如果在電動調節閥安裝以后還需從系統中拆卸下來，要關閉切斷閥并加標記。如果調節閥里有危險流體或污染物，應加上相應標記，以便在拆卸閥門之前進行適當?shù)那逑础?br /> (11)務必按照流動方向的箭頭安裝調節閥。如果制造廠提供的閥門箭頭指示的方位是錯誤的，要報告這種情況。

(12)在安裝之前要看各家閥門制造廠的具體說明書。
