低溫閥門

首頁 >> 產品中心 >> 低溫閥門

DY43H低溫減壓閥

一、低溫減壓閥 產品概述

低溫減壓閥也叫低溫調壓閥,低溫壓力調節閥,低溫減壓穩壓閥,是在低溫貯槽上用于將低溫介質(如液氮)的壓力保持在某一規定范圍內。低溫減壓閥閥體材質采用優良不銹鋼、銅合金材質加深冷處理,連接方式有螺紋連接的低溫螺紋減壓閥,法蘭連接的低溫法蘭減壓閥以及焊接的低溫焊接減壓閥等,主要用于液氮、液氮、液氬等低溫介質系統上,具有調壓穩定、密封優良及耐壓等特點。

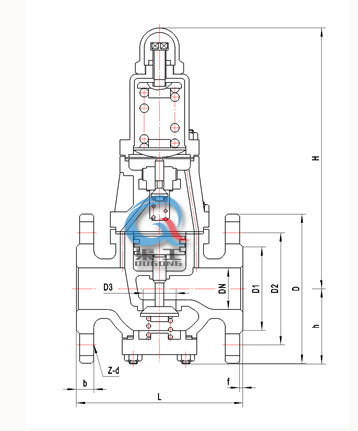

低溫減壓閥 低溫減壓閥結構圖
低溫減壓閥  低溫減壓閥 (結構圖)

二、低溫減壓閥 產品規范

公稱壓力:1.6MPa
公稱通徑:25mm~65mm
適用介質:O2、N2、Ar等
適用溫度:-40~+80℃
連接方式:法蘭
 入口壓力:1.2~1.6MPa
出口壓力:0.1~1.2MPa

三、低溫減壓閥 主要零部件材料

閥體、閥蓋:銅合金
閥頂、膜片:不銹鋼
彈簧:彈簧鋼
密封圈:PTFE或PCTFE

四、低溫減壓閥 外型尺寸與連接尺寸

產品型號

DY43H-16T減壓閥

額定流量

(Nm3/h)

重 量

(kg)

通徑

DN(mm)

尺寸

D

D1

D2

D3

L

b

f

Z-d

H

h

25

115

65

85

24

140

16

2

4-14

270

58

180

11.9

40

140

85

110

30

160

16

3

4-18

273

75

300

17.4

50

160

110

125

40

190

20

3

4-18

285

95

450

24.5

65

185

120

145

52

220

22

3

4-18

300

110

800

35.6
