電動閘閥,電動截止閥電動與手動切換操作方式

電動閘閥、電動截止閥是由電動執行機構和閥體組成,使用電能作為動力來通過電動執行機構來驅動閥門,實現閥門的開關動作。從而達到對管道介質的開關目的。常用于石油、化工、電力、消防、環保等領域,可實現遠程控制,大大降低了人工成本。

電動閘閥,電動截止閥圖片

為了維護和檢修,很多朋友不清楚如何將電動閘閥、電動截止閥由電動控制切換成手動操作,這里渠工閥門技術部給大家詳細介紹一下,電動閘閥、電動截止閥實現電動與手動切換的操作方式。

由于技術的不斷進步更新,現在很多電動閘閥、電動截止閥所配置的電動執行機構,都可實現就地(現場)操作,可在電動執行機構面板上進行按鈕操作。這里我們介紹電動閘閥、電動截止閥常用的DZW多回轉閥門電動裝置,簡稱為Z型電裝的手動與電動切換方法。

手—電動切換機構:為半自動切換,手動時需扳動手柄切換,手動狀態轉變?yōu)殡妱?dòng)時則自動運行。其結構下圖。它由手柄、切換件、直立桿、離合器、壓簧等組成。需手輪操作時,將手柄向手動方向推動,切換件使離合器抬高,并壓迫壓簧。當手柄推到一定位置時,離合器即脫離蝸輪而與手輪嚙合,同時直立桿在扭簧作用下直立于蝸輪端面,支撐住離合器不致下落,切換完成即可放開手柄,使用手輪進行操作。而需電動操作時,電動機將帶動蝸輪轉動,支承于蝸輪端面的直立桿即倒下,在壓簧作用下離合器迅速向蝸輪方向移動,并與蝸輪嚙合,同時與手輪脫開,自動實現手動到電動狀態的轉換。

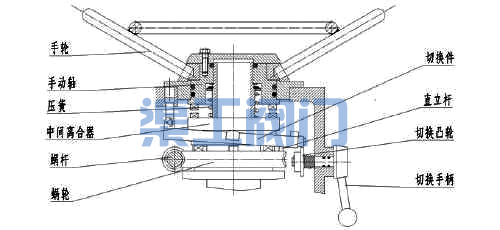

電動閘閥、電動截止閥電動切換手動裝置圖

注意:1.電動運行時切勿扳動切換手柄!

          2.切換時按箭頭方向推(或拉)動手柄,若推不到位時應邊轉動手輪邊推動手柄!

電動閘閥,電動截止閥電動與手動切換操作方式是根據電動執行機構的不同而不同,用戶朋友可參考閥門配套電動執行機構說明書進行操作。
