BQ641氣動保溫球閥(法蘭式)
一、氣動保溫球閥 產品概述
本公司的BQ641氣動保溫球閥具有良好的保溫保冷特性，且氣動夾套保溫球閥的通徑與管徑相同，同時又能減少管路中介質熱量損失。氣動保溫球閥主要用于石油、化工、冶金、食品等多種系統中，以輸送常溫下會凝固的高粘度介質。
|
|
|
氣動保溫球閥
|

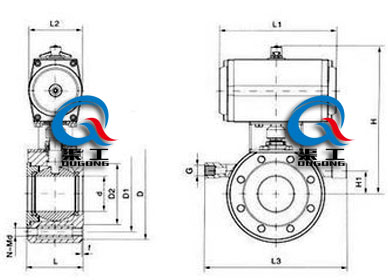

氣動夾套保溫球閥 結構尺寸圖
|
二、氣動保溫球閥 主要技術規范
|
設計標準
|
ASME B 16.34 GB/T12224
|
|
結構長度
|
ASME B 16.10 GB/T12221
|
|
連接法蘭
|
ASME B 16.5、JB/T 79
|
|
試驗和檢驗
|
JB/T9092 API 598
|
|
適用介質
|
重油、膠類等易凝固介質
|
三、氣動保溫球閥 主要技術參數及性能
|
公稱通徑DN(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
額定流量系數KV
|
21
|
38
|
72
|
112
|
170
|
273
|
384
|
512
|
940
|
1452
|
2222
|
3589
|
|
公稱壓力(MPa)
|
PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB
|
|
閥體形式
|
法蘭式：分體式鑄造球閥；對夾式：整體式鑄造閥體
|
|
連接形式
|
法蘭式、對夾式
|
|
閥芯形式
|
"O"型球形閥芯
|
|
泄露量Q
|
按GB/T4213-92，小于額定KV0.01% (軟密封：零泄露)
|
|
基本誤差
|
帶定位器：小于全行程的±2%
|
|
回差
|
帶定位器：小于全行程的±2%
|
|
可調范圍
|
250：1
|
350：1
|
|
配置執行機構
|
GT、AT、ST系列單雙作用氣動執行器
|
|
控制方式
|
開關兩位控制、4～20mA模擬量信號控制
|
四、氣動保溫球閥 執行器技術參數
|
執行器型號
|
GT、AT、ST系列單雙作用氣動執行器
|
|
供氣壓力
|
0.4～0.7MPa
|
|
氣源接口
|
G1/4"、G1/8"、G3/8"、G1/2"
|
|
環境溫度
|
-30～+70℃
|
|
作用形式
|
單作用執行機構、雙作用執行機構
|
|
可配附件
|
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
|
受用新氣動執行器，有雙作用式和單作用式(彈簧復位)，齒輪齒條傳動；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出力大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及附件以實現自動化操作。
6、IS05211標準連接為產品的安裝替換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。使其與內螺紋氣動球閥的精度同步。
五、氣動保溫球閥 主要外形連接尺寸
|
公稱通徑
|
外形尺寸
|
連接法蘭尺寸
|
|
d
|
L
|
L1
|
L2
|
L3
|
H
|
H1
|
G
|
D
|
D1
|
D2
|
f
|
N-Md
|
|
15
|
14
|
35
|
140/178
|
62/75
|
150
|
170/176
|
15
|
1/2″
|
90
|
65
|
45
|
2
|
4-M14
|
|
20
|
19
|
38
|
140/178
|
62/75
|
160
|
175/181
|
20
|
1/2″
|
100
|
75
|
55
|
2
|
4-M14
|
|
25
|
25
|
42
|
140/214
|
62/91
|
190
|
180/214
|
20
|
1/2″
|
110
|
85
|
65
|
2
|
4-M14
|
|
32
|
29
|
50
|
164/214
|
75/91
|
210
|
215/243
|
25
|
1/2″
|
130
|
100
|
78
|
3
|
4-M18
|
|
40
|
38
|
60
|
164/246
|
75/101
|
230
|
225/263
|
30
|
1/2″
|
145
|
110
|
85
|
3
|
4-M18
|
|
50
|
48
|
70
|
190/295
|
91/112
|
250
|
248/274
|
30
|
1/2″
|
160
|
125
|
100
|
3
|
4-M18
|
|
65
|
64
|
95
|
210/295
|
101/112
|
270
|
258/284
|
45
|
1/2″
|
180
|
145
|
120
|
3
|
4/8-M18
|
|
80
|
76
|
118
|
247/395
|
112/139
|
300
|
300/326
|
50
|
1/2″
|
190
|
160
|
135
|
3
|
8-M18
|
|
100
|
95
|
140
|
276/478
|
127/176
|
340
|
315/370
|
70
|
1″
|
215/230
|
180/190
|
155/160
|
3
|
8-M18/20
|
|
125
|
112/118
|
175/195
|
348/562
|
159/206
|
360
|
375/440
|
80
|
1″
|
245/270
|
210/220
|
185/188
|
3
|
8-M18/24
|
|
150
|
135/150
|
210/260
|
378/724
|
176/228
|
420
|
428/500
|
95
|
1″
|
280/300
|
240/250
|
210/218
|
3
|
8-M22/24
|
六、氣動保溫球閥 產品選型
（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式，氣-關式)
