D641氣動法蘭蝶閥

D643H/F氣動法蘭蝶閥 (硬密封)

一、氣動法蘭蝶閥 產品概述

本公司的氣動法蘭蝶閥是由角行程氣動執行器蝶閥閥體組成,其主要優點:結構簡單、體積小重量輕、造價低,氣動法蘭蝶閥安裝在高空暗道,經過二位五通電磁閥控制操作方便,也可調節流量介質。流體阻力較小,中大口徑的氣動法蘭蝶閥全開時有效流通面積較大,啟閉輕便省力,蝶扳旋轉90角度便可完成啟閉,由于轉軸兩側蝶板手介質作用力接近相等,而產生的轉矩方向相反,因而啟閉力矩較小,低壓下可實現良好的密封,氣動法蘭蝶閥密封材料有丁晴橡膠、氟橡膠,稱為氣動法蘭軟密封蝶閥。其中硬密封蝶閥為多層次金屬硬密封,具有彈性密封的優點,無論在低溫情況下均具有優良的密封性能。所以氣動法蘭蝶閥主要應用于冶金、電力、石油、化工、空氣、煤氣、可燃?xì)怏w以及給排水等腐蝕性介質的管道上。

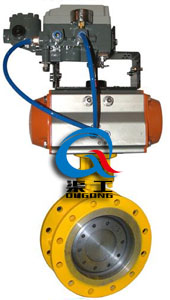

氣動法蘭蝶閥 (調節型) 氣動法蘭軟密封蝶閥
氣動法蘭蝶閥 (調節型) 氣動法蘭軟密封蝶閥

二、氣動法蘭蝶閥 產品特點

(1)體積小、重量輕、操作輕巧、便于安裝、維修。
(2)密封性能優良、零泄漏,使用壽命較長。
(3)流量特性趨于直線,調節性能好。
(4)結構簡單,開關輕便,90°旋轉啟閉。
(5)可代替閘閥、截止閥、旋塞閥、膠管閥及隔膜閥等多種閥的使用。

三、氣動法蘭蝶閥 主要技術參數

公稱通徑DN(mm) 50~1200
公稱壓力 PN1.0、1.6、2.5MPa
法蘭標準 JB/T79、GB/T9113、HG20594-97
連接形式 法蘭式
閥板形式 垂直板式
流量特性 近似快開型
動作范圍 0~90°
泄露量 按GB/T4213-92,為Kv值的10-4
基本誤差 帶定位器:小于全行程的±2%
回差 帶定位器:小于全行程的±2%
可調范圍 50:1
配置執行機構 GT、AT、AW系列單雙作用氣動執行器
控制方式 開關型(開關兩位控制)、調節型(4~20mA控制)

四、氣動法蘭蝶閥 執行器技術參數

執行器型號 GT、AT、AW系列單雙作用氣動執行器
供氣壓力 0.4~0.7MPa
氣源接口 G1/4"、G1/8"、G3/8"、G1/2"
環境溫度 -30~+70℃
作用形式 單作用執行機構、雙作用執行機構
可配附件 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

氣動執行器,有雙作用式和單作用式(彈簧復位),齒輪齒條傳動;大口徑閥門采用系列AW型氣動執行器拔叉式傳動,結構合理,輸出力大,有雙作用式和單作用式。
1、齒輪式雙活塞,輸出力矩大,體積小。
2、氣缸選用鋁金材料,重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。使之與閥門的同步精度。

五、氣動法蘭蝶閥 主要零件材料

零件名稱 材料名稱
閥體 鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
蝶板 鑄鋼、合金鋼(鍍硬鉻)、不銹鋼、鉻鉬鋼
密封圈 橡膠、PTFE、PPL、不銹鋼、聚內脂、抗磨材料
閥桿 2Cr13、1Cr13不銹鋼、鉻鉬鋼
填料 聚四氟乙烯、柔性石墨

六、氣動法蘭蝶閥 外形結構圖

氣動法蘭蝶閥 (硬密封) 氣動法蘭軟密封蝶閥
氣動法蘭蝶閥 (硬密封) 氣動法蘭軟密封蝶閥

七、氣動法蘭蝶閥 安裝連接尺寸

公稱通徑 結構長度 外形尺寸(參考值) 連接尺寸(標準值)
0.6MPa 1.0MPa 1.6MPa
毫米 英寸 L H H1 A D D1 n-d D D1 n-d D D1 n-d
50 2 108 63 315 180 140 110 4-14 165 125 4-18 165 125 4-18
65 21/2 112 70 330 180 160 130 4-14 185 145 4-18 185 145 4-18
80 3 114 83 390 245 190 150 4-18 200 160 8-18 200 160 8-18
100 4 127 105 431 240 210 170 4-18 220 180 8-18 220 180 8-18
125 5 140 115 455 240 240 200 8-18 250 210 8-18 250 210 8-18
150 6 140 137 626 350 265 225 8-18 285 240 8-22 285 240 8-22
200 8 152 164 720 350 320 280 8-18 340 295 8-22 340 295 12-22
250 10 165 206 800 550 375 335 12-18 395 350 12-22 405 355 12-26
300 12 178 230 860 600 440 395 12-22 445 400 12-22 460 410 12-26
350 14 190 248 883 600 490 445 12-22 505 460 16-22 520 470 16-26
400 16 216 289 972 600 540 495 16-22 565 515 16-26 580 525 16-30
450 18 222 320 1043 750 595 550 16-22 615 565 20-26 640 585 20-30
500 20 229 343 1098 750 645 600 20-22 670 620 20-26 715 650 20-33
600 24 267 413 1236 750 755 705 20-26 780 725 20-30 840 770 20-36
700 28 430 478 1431 750 860 810 24-26 895 840 24-30 910 840 24-36
800 32 470 525 1488 750 975 920 24-30 1015 950 24-33 1025 950 24-39
900 36 510 620 1615 1250 1075 1020 24-30 1115 1050 28-33 1125 1050 28-39
1000 40 550 725 1765 1500 1175 1120 28-30 1230 1160 28-36 1255 1170 28-42
1200 48 630 780 1976 1500 1405 1340 32-33 1455 1380 32-39 1485 1390 32-48

八、氣動法蘭蝶閥 產品選型

(1)閥體參數:公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
(2)執行器參數:執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式,氣-關式)
盡量詳細提供氣動法蘭蝶閥的技術參數,方便我公司生產及技術人員為您準確選型。如有疑問.您可以致電給我們!

歡迎來電咨詢氣動法蘭軟密封蝶閥產品詳細信息!
