DMF電磁式煤氣安全切斷閥
一、電磁式煤氣安全切斷閥 產品概述
本公司的DMF電磁式煤氣安全切斷閥與電磁式啟動器組合配套使用。電磁式煤氣安全切斷閥具有結構簡單、操作方便、重量輕、工作可靠、切斷時為1.5秒，低泄漏等優點。電磁式煤氣安全快速切斷閥廣泛應用于以煤氣為燃料的各種工業窯爐的煤氣快速切斷，也可用于類似要求的其它場合。
|
|
|
DMF電磁式煤氣安全切斷閥
|

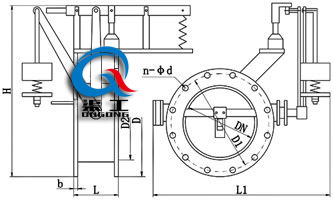

DMF電磁式煤氣安全切斷閥 (結構圖)
|
二、電磁式煤氣安全切斷閥 工作原理
（1）電磁式煤氣安全切斷閥為法蘭連接、杠桿式啟閉閥， 它主要由電磁鐵杠桿裝置、彈簧及重錘、閥體、閥板和軸等零件組成。
（2）當煤氣或助燃空氣低壓時，通過相應的電路設計，可使電磁鐵在某一規定的低壓時失電，這樣杠桿失去平衡，安全閥相連的杠桿脫扣，重錘下落，安全閥關閉。另外一旦斷電，也即電磁鐵失電和上述相同，安全閥亦關閉，這樣就達到了煤氣或助燃空氣低壓時以及斷電時、切斷煤氣的目的。
三、電磁式煤氣安全切斷閥 主要技術參數
|
公稱壓力
|
0.1Mpa
|
|
電源電壓
|
220V 50HZ
|
|
切斷時間
|
1.5S
|
|
轉角范圍
|
0-90°
|
|
工作溫度
|
≤200℃
|
|
適用介質
|
煤氣、空氣等氣體
|
四、電磁式煤氣安全切斷閥 主要零件材料
|
零件名稱
|
材料名稱
|
|
閥體、蝶板
|
Q235A
|
|
閥桿
|
碳鋼
|
|
填料
|
石棉盤根
|
|
密封圈
|
硅橡膠
|
五、電磁式煤氣安全切斷閥 外形連接尺寸
|
DN
|
D
|
D1
|
D2
|
L
|
L1
|
L2
|
H
|
b
|
Z-φd
|
|
100
|
205
|
170
|
145
|
120
|
360
|
250
|
550
|
14
|
4-18
|
|
150
|
260
|
225
|
200
|
145
|
410
|
250
|
590
|
16
|
8-18
|
|
200
|
315
|
280
|
255
|
145
|
465
|
250
|
640
|
18
|
8-18
|
|
250
|
370
|
335
|
310
|
180
|
520
|
250
|
690
|
22
|
12-18
|
|
300
|
435
|
395
|
362
|
180
|
580
|
300
|
740
|
22
|
12-23
|
|
350
|
485
|
445
|
412
|
200
|
630
|
300
|
790
|
22
|
12-23
|
|
400
|
535
|
495
|
462
|
200
|
680
|
300
|
840
|
22
|
16-23
|
|
450
|
590
|
550
|
518
|
200
|
740
|
300
|
880
|
24
|
16-23
|
|
500
|
640
|
600
|
568
|
270
|
780
|
300
|
930
|
24
|
16-23
|
|
600
|
755
|
705
|
670
|
270
|
895
|
400
|
1020
|
24
|
20-25
|
|
700
|
860
|
810
|
775
|
270
|
1010
|
400
|
1100
|
24
|
24-25
|
|
800
|
975
|
920
|
880
|
270
|
1125
|
400
|
1190
|
26
|
24-30
|
|
900
|
1075
|
1020
|
980
|
270
|
1225
|
400
|
1280
|
26
|
24-30
|
|
1000
|
1175
|
1120
|
1080
|
300
|
1345
|
400
|
1360
|
26
|
28-30
|
