D643H/F氣動三偏心蝶閥

一、氣動硬密封蝶閥 產品概述

本公司的氣動硬密封蝶閥結構是由品質氣動執行器與三維編心硬密封蝶閥組成，也可稱為氣動三偏心蝶閥。閥座采用硬密封兼容的多層次結構。氣動金屬密封蝶閥與電氣閥門定位器配套，輸入4～20mADC信號及0.4～0.7MPa氣源便可控制運轉，可實現對壓力、流量、溫度、液位等參數的調節。氣動硬密封蝶閥配行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。氣動硬密封蝶閥由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成，結構簡單、體積小、重量輕，所以氣動金屬密封蝶閥主要應用到冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上。

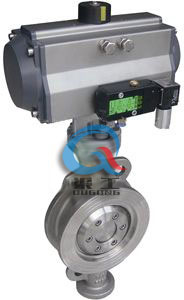

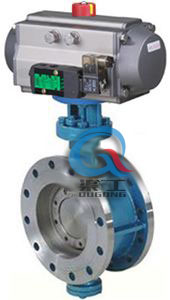

氣動硬密封蝶閥 (法蘭)	氣動硬密封蝶閥 (對夾)

二、氣動硬密封蝶閥 產品特點

（1）氣動金屬密封蝶閥采用三偏心密封結構，閥座與蝶板磨損小，具有越觀越緊的密封功能。
（2）密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能,具有耐腐蝕,使用壽命較長等特點。
（3）蝶板密封面采用堆焊鈷基硬質合金，密封面不易磨損，使用壽命較長．
（4）大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。
（5）氣動三偏心蝶閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任意方向安裝。
（6）氣動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。

三、氣動硬密封蝶閥 主要設計標準

四、氣動硬密封蝶閥 執行器技術參數

五、氣動硬密封蝶閥 主要零件材料

六、氣動硬密封蝶閥 主要性能規范

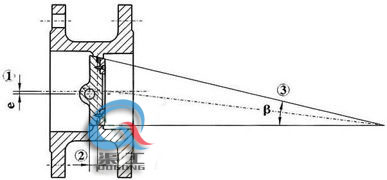

七、氣動硬密封蝶閥 三偏心密封結構原理

（1）偏離管道中心
（2）偏離密封面中心
（3）傾斜的錐形
當閥門開啟時，蝶板與閥座在關閉時接觸，利用蝶板偏心1、偏心2脫離閥座，減低了密封副的磨損，磨擦力矩小，開啟靈活。偏心錐面3，使閥門在開啟或關閉時蝶板能通過閥座內孔，實現接觸密封。另外，錐形蝶板的旋轉半徑大于密封副接觸位置的旋轉半徑，故蝶板在閥門關閉時將出現越關越緊，能夠?qū)崿F(xiàn)自鎖，制止蝶板過位。

氣動三偏心蝶閥 (偏心原理)	電動硬密封蝶閥 ( 密封結構)

八、氣動硬密封蝶閥 外形圖

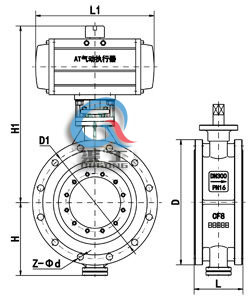

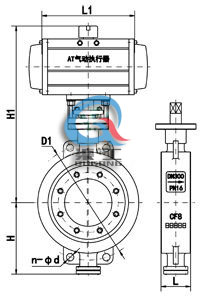

氣動硬密封蝶閥 (法蘭式)	氣動金屬密封蝶閥 (對夾式)

九、氣動硬密封蝶閥 安裝連接尺寸

十、氣動硬密封蝶閥 產品選型

（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式，氣-關式)
盡量詳細提供氣動硬密封蝶閥的技術參數，方便我公司經營及技術人員為您準確選型。如有疑問.您可以致電給我們！
