一、高壓角式節流閥 產品概述
LJ47Y-160/200、LJ47Y-250/350高壓角式節流閥屬于自平衡式多用途截止閥結構新穎。閥瓣有數個孔和上腔相通，道道上下壓力自平衡，內有止回節流瓣，防倒流和節流。高壓角式節流閥可一閥多用。采用復合填料，密封好，摩擦力小。密封采用活閥座結構，對焊硬質合金。高壓角式節流閥可安裝在水平和垂直的管道上。
|
|
|

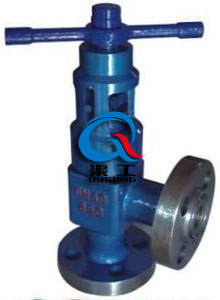

LJ47Y高壓角式節流閥
|

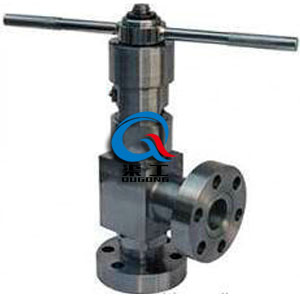

LJ47Y高壓角式節流閥 (API6D)
|
二、高壓角式節流閥 主要性能規范
|
公稱壓力（Mpa）
|
16.0
|
20.0
|
25.0
|
35.0
|
|
殼體實驗壓力（Mpa）
|
24.0
|
30.0
|
37.5
|
52.5
|
|
密封實驗壓力（Mpa）
|
17.6
|
22.0
|
27.5
|
38.5
|
|
適用介質
|
水、油品等非腐蝕性介質
|
|
適用溫度
|
-29/℃----121/℃
|
三、高壓角式節流閥 設計規范
|
閥門制造
|
B/T 450-92
|
|
閥門實驗
|
GB/T13927-2008
|
四、高壓角式節流閥 主要零件材料
|
零件名稱
|
材料
|
|
閥體 閥蓋
|
A105
|
|
閥瓣 閥桿 缸套
|
2Crl13
|
|
填料
|
四氟+橡膠
|
|
雙頭螺栓
|
35CrMoA
|
|
O型密封圈
|
丁晴橡膠
|

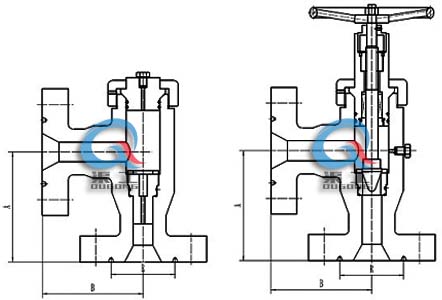

五、高壓角式節流閥 外形尺寸圖
|
|
LJ47Y高壓角式節流閥 外形尺寸圖
|
六、高壓角式節流閥 連接尺寸
|
節流孔徑
|
規格
|
壓力（PSI）
|
尺寸
|
|
A
|
B
|
Ring
|
|
1＂
|
2 1/16＂-5000
|
5000
|
203
|
175
|
R24
|
|
2 9/16＂-5000
|
5000
|
210
|
176
|
R27
|
|
2 1/16＂-10000
|
10000
|
224
|
195
|
BX152
|
|
2 9/16＂-10000
|
10000
|
237
|
208
|
BX153
|
|
2＂
|
2 9/16＂-5000
|
5000
|
265
|
195
|
R27
|
|
2 9/16＂-10000
|
10000
|
298
|
264
|
BX153
|
|
3 1/8＂-3000
|
3000
|
298
|
225
|
R31
|
|
3 1/8＂-5000
|
5000
|
298
|
225
|
R35
|
|
3 1/16＂-10000
|
10000
|
298
|
264
|
BX154
|
|
4 1/16＂-3000
|
3000
|
298
|
264
|
R37
|
|
4 1/16＂-5000
|
5000
|
298
|
264
|
R39
|
|
4 1/16＂-10000
|
10000
|
350
|
289
|
BX155
|
|
3＂
|
4 1/16＂-3000
|
3000
|
298
|
264
|
R37
|
|
4 1/16＂-5000
|
5000
|
298
|
264
|
R39
|
七、高壓角式節流閥 訂貨須知
訂貨時請?zhí)顚?xiě)《規格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的產品型號，請按型號直接向我司訂購；
3、當使用的場合重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們?yōu)槟鷮徍税殃P(guān)。
