一、自密封截止閥 產品概述
本公司的鍛鋼自密封截止閥是指關閉件（閥瓣）沿閥座中心線移動的閥門。根據閥瓣的這種移動形式，閥座通口的變化是與閥瓣行程成正比例關系。由于鍛鋼自密封截止閥的閥桿開啟或關閉行程相對較短，而且具有切斷功能。
|
|---|

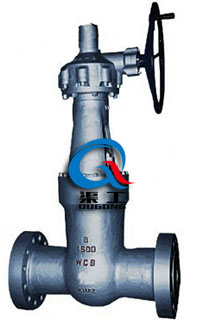

| 自密封截止閥 |
二、自密封截止閥 主要零件材料
| 序號 | 零件名稱 | CStoASTM | AStoASTM | SStoASTM | |
|---|---|---|---|---|---|
| A105 | A182 F22 | A182 F304 | A182 F316(L) | ||
| 1 | 閥體 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
| 2 | 閥瓣 | A276 420 | A276 304 | A276 304(L) | A276 F316(L) |
| 3 | 閥桿 | A182 F6 | A182 F304 | A182 F304(L) | A182 F316(L) |
| 4 | 密封圈 | A182 F304L | A182 F316L | ||
| 5 | 密封螺母 | A105 | A182 F304 | A182 F304(L) | A182 F316L |
| 6 | 閥蓋 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
| 7 | 銷釘 | A276420 | A182F304 | ||
| 8 | 墊圈 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
| 9 | 拉升螺母 | A19 2H | A194 4 | A194 8 | A194 8M |
| 10 | 填料 | 柔性石墨 | ＰＴＦＥ | ||
| 11 | 填料壓套 | A276 420 | A182 F304 | ||
| 12 | 活節螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 13 | 填料壓板 | A216WCB | A351CF8 | ||
| 14 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
| 15 | 閥桿螺母 | A276 410 | |||
| 16 | 手輪 | A197 | |||
| 17 | 鎖緊螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
| 18 | 油嘴 | 銅 | |||
| 適用介質 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
| 適用溫度 | —29℃～425℃ | —29℃～550℃ | —29℃～200℃ | ||
三、自密封截止閥 訂貨須知
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的產品型號，請按型號直接向我司訂購；
3、當使用的場合重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們?yōu)槟鷮徍税殃P(guān)。
