WJ41H波紋管截止閥

WJ41H波紋管密封截止閥

一、波紋管截止閥 產品概述

WJ41H波紋管截止閥主要應用于石油化工、化纖紡織、塑料造紙、電力鋼鐵、印染橡膠、食品等工業。 WJ41H、WJ41W 型 PN16~PN40 波紋管截止閥適用于工作壓力 1.6~4.0MPa,工作溫度-29~350℃的石油、化工、化肥、電力行業等多種的工況上,切斷或接通調節管路介質。

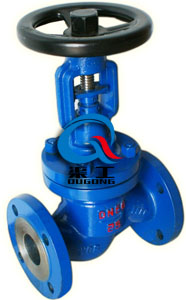

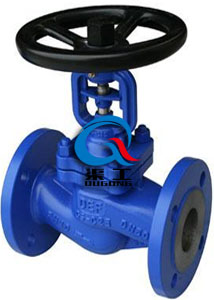

WJ41H波紋管截止閥 (國標) WJ41H波紋管截止閥 (德標)
WJ41H波紋管截止閥 (國標) WJ41H波紋管截止閥 (德標)

二、波紋管截止閥 產品特點

1、產品結構合理、密封好,雙重堅固耐用的波紋管密封設計(波紋管+填料),使閥桿泄漏小。減少流體損失,減低能源損失。
2、密封面堆焊Co基硬質合金、不易磨損、耐腐、抗摩擦性能好、使用壽命較長
3、閥桿調質及表面氮化處理,有良好的抗腐和抗摩擦性能;閥桿升降位置指示,較直觀。

三、波紋管截止閥 技術規范

結構形式 BB-BG-OS & Y
驅動方式 手動
電動
設計標準 GB12235
結構長度 GB12221
連接法蘭 GB9113、JB/T79、HG20596
試驗和檢驗 JB/T 9092、GB/T13927

四、波紋管截止閥 主要零件材料

序號 名稱 材質
1 閥體 WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
2 閥瓣 25、1Cr13、2Cr13 1Cr18Ni9Ti、
0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
3 軸銷 25、1Cr13、2Cr13 1Cr18Ni9Ti、
0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
4 閥桿 25、1Cr13、2Cr13 1Cr18Ni9Ti、
0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
5 波紋管組件 1Cr18Ni9Ti、304、316、304L、316L
6 墊片 柔性石墨+不銹鋼、PTFE
7 閥蓋 WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
8 雙頭螺栓 0Cr18Ni9Ti、0Cr18Ni12Mo2Ti
35CrMoV、25Cr2MoV
9 六角螺母 0Cr18Ni9Ti、0Cr18Ni12Mo2Ti
35CrMoV、25Cr2MoV
10 填料 柔性石墨
11 填料壓蓋 WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
12 閥桿螺母 銅合金
13 手輪 WCB、QT400-18

五、波紋管截止閥 主要外形圖

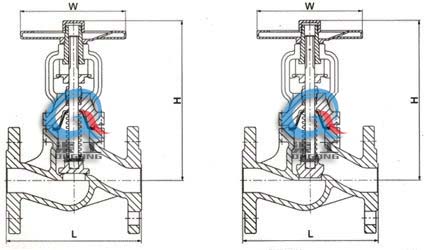

WJ41H波紋管截止閥 (外形尺寸圖)
WJ41H波紋管截止閥 (外形尺寸圖)

六、波紋管截止閥 主要連接尺寸

型號 GWJ41-16
壓力等級 PN16
口徑 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980
H 190 195 225 260 280 310 340 395 435 470 535 590 630 680 720
W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 500
重量(Kg) 5 5 5.5 11 13.5 19 26 36 46 74 102 168 270 420 620

七、波紋管截止閥 訂貨須知

訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容:
1、若訂貨前未選定型號,請向我們提供使用參數:1.公稱通徑,2.流體性質(包括公稱壓力、溫度、粘度或酸堿性),3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的產品型號,請按型號直接向我司訂購;
3、當使用的場合重要或管路比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們?yōu)槟鷮徍税殃P(guān)。

歡迎來電咨詢WJ41H波紋管密封截止閥產品詳細信息.
