H61Y高壓焊接止回閥

一、高壓焊接止回閥 產品概述

本公司的H61Y高壓焊接止回閥適用于Class1500~2500Lb,工作溫度-29~570℃的石油、化工、火力電站等多種工況的管路上。高壓焊接止回閥適用介質為:水、油品、蒸汽等。

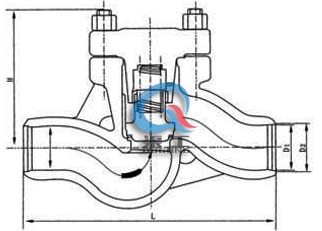

H61Y高壓焊接止回閥 H61Y高壓焊接止回閥 (尺寸圖)
H61Y高壓焊接止回閥 H61Y高壓焊接止回閥 (尺寸圖)

二、高壓焊接止回閥 結構特點

1、產品設計制造按ANSIB16.34、E101標準,可以和大部分設備配備使用。
2、閥門中腔采用壓力自緊式密封結構,內腔壓力越高密封性能越好。支管兩端為3.支管兩端為對焊連接,適應不同的接管要求。
4、閥門耐壓部件選用優良耐熱合金鋼制造,高溫性能好,承受壓力高。
5、閥瓣、閥座的密封面采用司太立(stellite)鈷基硬質合金堆焊而成,耐受磨損、耐受高溫,抗擦性能好、使用時間長。
6、閥瓣圍繞閥座外的銷軸旋轉,減少關閉時發生猛烈沖擊。
7、內裝式的銷軸結構,減小外泄漏點,使用方便。

三、高壓焊接止回閥 主要零件材料

型號 零件名稱
閥體 閥瓣 彈簧 浮動閥芯 填料 閥蓋 鎖緊螺母
H61Y-200
H61Y-250
H61Y-300
碳鋼 碳鋼 彈簧鋼 不銹鋼 柔性石墨 碳鋼 碳素鋼
H61Y-P54100V
H61Y-P57170V
鉻鑰釩鋼 鉻鑰釩鋼 彈簧鋼 鉻鑰釩鋼 柔性石墨 鉻鑰釩鋼 鉻鑰鋼

四、高壓焊接止回閥 主要外形尺寸

公稱通徑 尺寸 配管外徑x壁厚 重量
L D D1 H
65 430 110 67 330 89x11 39
80 470 130 84 340 108x14 75
100 560 165 101 370 133x16 148
125 650 185 124 390 168x22 180
150 730 220 164 400 195x15 340
175 900 240 187 428 219x16 400
200 950 260 200 518 / 603

五、高壓焊接止回閥 訂貨須知

訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容:
1、若訂貨前未選定型號,請向我們提供使用參數:1.公稱通徑,2.流體性質(包括公稱壓力、溫度、粘度或酸堿性),3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的產品型號,請按型號直接向我司訂購;

歡迎來電咨詢H61Y高壓止回閥產品詳細信息.
