Y45Y杠桿式減壓閥

一、杠桿式減壓閥 產品概述

Y45Y杠桿式減壓閥主要由閥體、閥座、閥瓣等零件組成,采用雙閥座、雙錐體閥瓣的結構。采用壓力平衡式閥瓣、升降調節。其調節機構采用扛桿式,可配用DKJ型或其它型角行程電動執行器,實現遙控和自動控制。
Y45Y杠桿式減壓閥系列產品的減壓比用到0.6較為好。
Y45Y杠桿式減壓閥主要用于蒸汽管路,調節壓力。主要應用在熱電聯產、輕紡、印染、石化、制糖等行業。

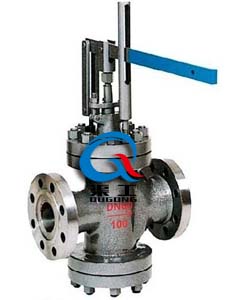

Y45Y杠桿式減壓閥 Y45Y杠桿式減壓閥 (結構尺寸圖)

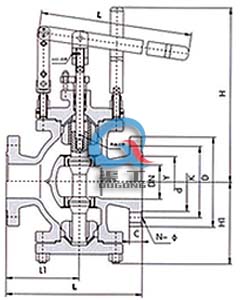

Y45Y杠桿式減壓閥 Y45Y杠桿式減壓閥 (結構尺寸圖)

二、杠桿式減壓閥 主要技術參數及性能指標

公稱壓力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0
殼體試驗壓力(Mpa) 2.4 3.75 6.0 9.6 15.0 24
密封試驗壓力(Mpa) 1.76 2.75 4.4 7.04 11.0 17.6
最高進口壓力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0
出口壓力范圍(Mpa) 最佳減壓比0.6
滲漏量 0.5% QMax
溫量-壓力等級 ANSI B16.34

三、杠桿式減壓閥 主要零件材料

零件名稱 零件材料
閥體 閥蓋 底蓋 WCB
閥座 304
閥瓣 2Cr13
閥桿 2Cr13
墊片 柔性石墨/1Cr18Ni9
導向套 2Cr13
填料 柔性石墨
螺栓 35CrMoA
螺母 45

四、杠桿式減壓閥 流量系數

DN 50 65 80 100 125 150 200 250 300 350 400 500
Cv 20 25 50 60 70 110 150 230 420 540 710 1020

五、杠桿式減壓閥 主要連接尺寸

杠桿式蒸汽減壓閥外形尺寸(PN1.6-4.0)

公稱通徑DN 外 形 尺 寸
L L1 H Hl l
50 300 150 520 190 565
65 340 170 540 205 650
80 380 190 550 215 650
100 400 215 580 240 800
125 430 225 620 275 800
150 450 230 650 320 800
200 500 260 790 340 800
250 550 285 850 370 800
300 750 395 940 460 900
350 850 445 990 530 900
400 950 550 1120 660 1000
500 1130 680 1660 800 1000

杠桿式蒸汽減壓閥外形尺寸(PN6.4-16.0)

公稱通徑DN 外 形 尺 寸
L L1 H Hl l
50 300 150 520 200 565
65 340 170 540 215 650
80 380 190 550 225 650
100 400 215 580 250 800
125 430 225 620 285 800
150 450 230 650 330 800
200 500 260 790 355 800
250 550 285 850 390 800
300 750 395 940 480 900
350 850 445 990 550 900
400 950 550 1120 700 1000
500 1130 680 1660 820 1000

六、杠桿式減壓閥 訂貨須知

訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容:
1、若訂貨前未選定型號,請向我們提供使用參數:1.公稱通徑,2.流體性質(包括公稱壓力、溫度、粘度或酸堿性),3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的杠桿式減壓閥型號,請按型號直接向我司銷售部訂購;
3、當使用的場合重要或管路比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們?yōu)槟鷮徍税殃P(guān)。

歡迎來電咨詢Y45Y杠桿式減壓閥產品詳細信息.
