一、三通襯膠隔膜閥 產品概述
本公司的G49J三通襯膠隔膜閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠，三通襯膠隔膜閥適用于不同工作溫度和流體管路。三通襯膠隔膜閥適用溫度：≤85℃、≤100℃、 ≤120℃、≤150℃（按照襯里和隔膜材料)。壓力等級：PN1.0
|
|
|
G49J三通襯膠隔膜閥 (鑄鋼襯膠)
|
G49J三通襯膠隔膜閥 (鑄鐵襯膠)
|
二、三通襯膠隔膜閥 主要零件材料
|
1
|
閥 體
|
鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
|
|
2
|
襯 里
|
無襯里、橡膠
|
|
3
|
隔 膜
|
橡膠
|
|
4
|
閥 瓣
|
鑄鐵
|
|
5
|
閥 蓋
|
鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
|
|
6
|
閥 桿
|
碳鋼、不銹鋼
|
|
7
|
手 輪
|
鑄鐵
|
三、三通襯膠隔膜閥 產品特點
1、彈性密封的開閉件，確保沒有內漏；
2、流線型的流道，使得壓力損失?。?span id="aftcaoh" class="Apple-converted-space">
3、沒有填料函，因此沒有外漏；
4、閥體與蓋被中間隔膜開，使得隔膜上方的閥蓋，閥桿等到零件不受介質侵蝕；
5、隔膜可更換，維護費用紙；
6、襯里材料的多樣性，可適用于各種介質，并具有良好的耐腐蝕性；
四、三通襯膠隔膜閥 主要性能測試
|
襯里層
|
電火花檢測
|
|
試驗與檢驗
|
按GB/T13297標準
|
|
公稱壓力
|
0.6、1.0、1.6PN（Mpa）
|
|
閥體：
|
PN×1.5
|
|
密封：PN×1.1
|
-50-150℃
|
五、三通襯膠隔膜閥 設計規范
|
設計與制造
|
GB/T12239
|
|
結構長度
|
GB/T12221、JB/T1688
|
|
法蘭連接尺寸
|
GB/T4216、JB/T 78
|
六、三通襯膠隔膜閥 結構尺寸圖
|
|

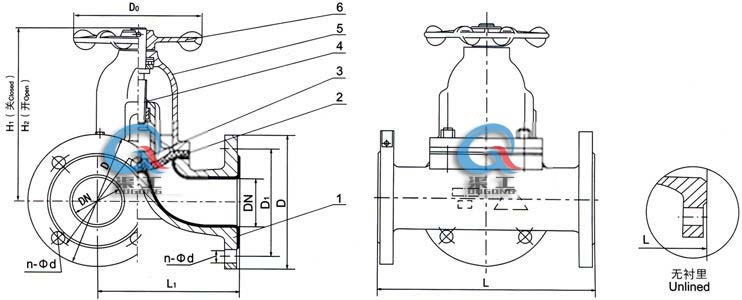

G49J三通襯膠隔膜閥 (結構尺寸圖)
|
七、三通襯膠隔膜閥 主要外形尺寸
|
DN mm
|
公稱壓力MPa
|
工作壓MPa
|
L
|
D
|
D1
|
n-φd
|
F
|
H1
|
H2
|
D0
|
質量
|
|
25
|
1．0
|
1．0
|
160
|
96
|
115
|
85
|
4-14
|
108
|
120
|
66
|
5．5
|
|
32
|
180
|
118
|
135
|
100
|
4-18
|
138
|
157
|
96
|
8．5
|
|
40
|
200
|
135
|
145
|
110
|
4-18
|
147
|
167
|
96
|
12．5
|
|
50
|
230
|
150
|
160
|
125
|
4-18
|
167
|
192
|
96
|
17
|
|
65
|
290
|
182
|
180
|
145
|
4-18
|
194
|
229
|
165
|
24．5
|
|
80
|
310
|
210
|
195
|
160
|
4-18
|
212
|
252
|
230
|
33．5
|
八、三通襯膠隔膜閥 產品選型
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的三通襯膠隔膜閥產品型號，請按型號直接向我司訂購；
