防爆電動執行器,防爆型執行機構

一、角行程電動執行器 產品概述

3810R角行程電動執行器，是以AC220單相交流電為電源，接受來自DCS、PLC系統和其他操作器的DC4～20mA，標準信號來控制執行器進行開關閥門或自動調節。角行程電動執行器電子控制模塊采用混合集成電路，包含完整的保護功能，可現場控制或遠程控制，被設計成匣子形式，并用樹脂澆鑄密封。角行程電動執行器驅動反饋量采用導電塑料電位器、精度高、壽命較長等特點，與多種角行程調節機構組合成電動調節閥。角行程電動執行器被廣泛用于冶金、發電、石化、造紙及環保等工業部門。
3410R系列開關式執行器是在3810系列電子式執行器的基礎上派生出來的ON-OFF控制型電動執行機構。該電子式執行器以220V單相交流電源為驅動電源，控制信號采用正、反切換接點信號，驅動電機采用AC可逆電機，驅動量的反饋檢測采用導電塑料電位器。產品反應速度快，安裝及維護方便。

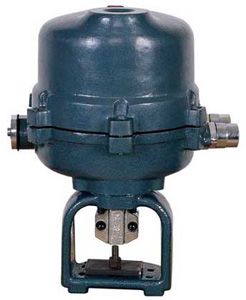

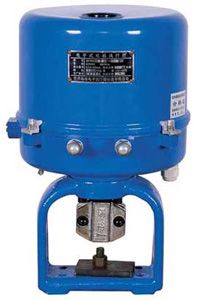

3810RSC角行程電動執行器 普通型	3810RXC角行程防爆型電動執行器

二、角行程電動執行器 主要特點

1.1 執行器設計有伺服系統（不用另配伺服放大器），接入DC4～20mA（或DC1～5V）信號和AC220V單相電源便可工作。內設接線端子，接線較為簡便。
1.2 執行器的關鍵部件─控制器，采用混合集成電路，用樹脂密封澆鑄，外形為匣狀，體積小。
1.3 驅動量的反饋檢測采用導電塑料電位器，分辨率＜0.4%。
1.4 具備自診斷功能，當發生故障時，控制器上的指示燈會及時發出指示信號。
1.5 用狀態選擇開關可以設定斷信號時，（閥芯處于全開，全閉或自鎖狀態）。
1.6 用狀態選擇開關可以設定（正、反動作）。
1.7 用狀態選擇開關可以設定輸入信號為（DC4～20mA或DC1～5V）。
1.8 調整工作零點（始點）和行程（終點）簡單易行。
1.9 當突然斷電時，能使閥芯自鎖。
1.10 采用同步皮帶傳動，減少噪音。
1.11 保護功能，額定負載時，能實行狀態自鎖，故障發生時，能及時起動保護，并可反向運行取消保護。

三、角行程電動執行器 主要技術參數

2.1 電源AC220±50%，50HZ。
2.2 耗電功率（額定負載時）規格A型執行器 50VA；規格B型執行器 150VA；規格C型執行器 220VA。
2.3 輸入信號：DC4～20mA或DC1～5V。
2.4 輸出信號：DC4～20mA（負載電阻500Ω以下）。
2.5 控制精度基本誤差：±1% 回差≤1% 死區≤1%
2.6 工作行程調整范圍：“零點”±25%“行程”20%～100%
2.7 外部配線：輸入輸出信號應采用屏蔽電纜。電源線不得與信號線共用一根電纜。

環境條件

2.9 保護等級:IP55。
2.10 隔爆等級:Exd Ⅱ BT4。
2.11 過載保護規格A、B型執行器可任選，規格C型執行器必配。

四、角行程電動執行器 主要性能參數

四、角行程電動執行器 訂貨須知

訂貨時應詳細說明以下條件：
1、產品基本型號；
2、支架代號或配調節閥通徑，支架可根據用戶需要訂貨；
3、是否帶空間加熱器；是否帶過載保護。
