HEP型閥門定位器

一、HEP型閥門定位器 產品概述

HEP型單作用電-氣閥門定位器(包括:HEP-15隔爆型、HEP-16本安型、HEP-17防水型)是CV3000系列新型調節閥的主要附件。
HEP型單作用電-氣閥門定位器(包括:HEP15隔爆型、HEP16本安型、HEP17防水型)的作用是把調節裝置輸出的電信號變成驅動調節閥動作的氣信號,而且具有閥門定位功能,即克服閥桿摩控力,抵消被調價質壓力變化而引起的不平衡力,從而使閥門開度對應于調節裝置輸出的控制信號,實現正確定位。由于本定位器具有防爆結構,故能使用于易爆危險場所。

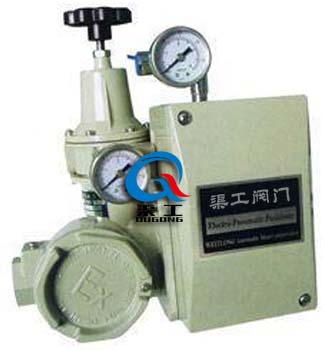

HEP型閥門定位器 HEP型閥門定位器</span> (結構圖)

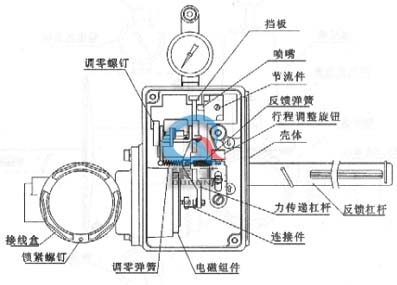

HEP型閥門定位器 HEP型閥門定位器 (結構圖)

二、HEP型閥門定位器 主要技術參數

(1)、精度:小于全行程±1%。
(2)、回差:小于全行程1%。
(3)、死區:小于全行程0.4%。
(4)、特性:線性(可改變成快開、等百分比特性)。
(5)、氣源壓力:0.14-0.16MPa 0.17-0.5MPa。
(6)、上限流量:140NL/min(當氣源壓力在0.14MPa時)。
(7)、耗氣量:5NL/min(當氣源壓力在0.14MPa時)。
(8)、環境溫度:-25℃~+55℃。
(9)、環境濕度:10-90%RH。
(10)、上限行程速度:4mm/秒(配ZH -22執行機構時)。
(11)、輸入阻抗:250 Ω(4-20mADC) 100Ω(10-50mADC)。
(12)、電氣連接:G1/2螺紋。
(13)、氣管連接:卡套式氣管接頭(φ6或φ8)。
(14)、防爆(防護)型式(等級):隔爆型d(Diibt6),本質安全型 i(iaIICT6)
(15)外殼材料:鋁合金 噴朔工藝處理
(16)外形尺寸:392.5*141.5*231(mm)(長*寬*高)
(17)重 量: 3.5kg

三、HEP型閥門定位器 主要性能指標

1、引進國外設計,具有可靠性高、體積小、重量輕等特點。
2、磁電組件部分動圈結構,穩定、線性好。
3、除防爆接線盒外,在危險性區域現場可打開殼蓋進行調整及檢修。
4、量程、零點調整鈕采用手輪式,調整方便、并帶有鎖定裝置。
5、配有與多類型執行機構相配的安裝板及附件,故安裝容易、調整方便。
6、防爆性能:本安型防爆等級iaⅡCT5 隔爆型防爆等級dⅡCT6。
7、結構緊湊、精密:本產品零部件精密壓鑄,外形及內部結構制作工藝,各機構經優化組合設計,整機結構緊湊,采用不銹鋼緊固件和噴塑工藝處理.
8、本定位器可根據要求.附采用活動可調節阻尼機構,使具有輸出流量可調的特點。
綜合以上技術性能特點,故HEP系列定位器可適用于多種類型單.雙作用,正.反作用的多類氣動執行器要求。

四、HEP型閥門定位器 訂貨須知

訂貨時請說明:(訂貨時應根據用戶使用條件要求,按產品選型樣本暨使用說明書)
1、商標型號:例:渠工HEP-15。 作為提供用戶的常規型標準產品;同時建議訂購使用與本定位器配(套)合工作的QFHA壓力器(過濾器,減壓器)。附:訂貨一般只要僅寫上或報上商標型號(例:HEP-15)即可正常供貨。
2、輸入信號范圍,防爆(防護)型式(等級)
3、作用型式:(單作用不是雙作用);動作型式(直行程還是角行程)附:本定位器作用方式,正反作用可方便調換校整,正反作用不必注明,常規型以正作用提供。
4、凸輪特性(一般調節閥凸輪特性為線性,不必注明,等百分比和非線需特注)
5、執行機構行程(如用戶需100mm或超過100mm行程調節閥配套時,訂貨需注明)
6、附件:(常規的附件可隨定位器提供)非常規附件安裝聯板,運動聯板組件是否要,要請?zhí)峁﹫?zhí)行機構型號,氣管外徑。
7、1/3、1/4斷幅用戶必須注明。

歡迎來電咨詢HEP型閥門定位器,氣動閥門定位器等產品詳細信息,
