ZRHF(H)電動三通調節閥

ZDHF(H)電動三通調節閥

一、電動三通調節閥 產品概述

本公司的電動三通調節閥，是由PSL系列和3810系列直行程電動執行機構和三通調節閥體組成。電動執行機構為電子式一體化結構，內有伺服放大器，輸入控制信號(4-20mADC或1-5VDC)及電源控制閥門開度，達到對壓力、流量、液位、溫度等工參數的調節。電動三通調節閥具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點?？刂凭群托阅鼙菵KZ型有提高。電動三通調節閥具有調節精度高，動作穩定等優點。電動三通合流調節閥主要用于將兩種流體混合成第三種流體；電動三通分流調節閥主要用于將一股流體分成兩股流體。電動三通調節閥產品可代替兩臺互為開關的單、雙座調節閥，用于液體、氣體、蒸汽等介質的調節與控制。

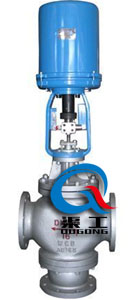

ZRHF（H）電動三通調節閥 ZDHF(H)電動三通調節閥

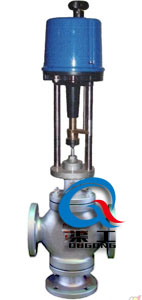

ZRHF(H)電動三通調節閥 ZDHF(H)電動三通調節閥

二、電動三通調節閥 主要技術參數

公稱通徑(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
閥座直徑 20 25 32 40 50 65 80 100 125 150 200 250 300
額定流量系數(KV) 分流閥 6.3 8.5 13 21 34 53 85 135 210 340 535 800 1360
合流閥 - - - - - - 85 135 210 340 535 800 1360
允許壓差(MPa) 3.5 3.2 2.2 2.2 1.4 1.38 0.94 0.61 0.51 0.36 0.2 0.19 0.13
公稱壓力(MPa) 1.6、2.5、4.0、6.4、10.0
額定行程 16 25 40 60 100
閥蓋形式 標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃)
壓蓋形式 螺栓壓緊式
密封填料 V型聚四氟乙烯填料、V型柔性石墨填料
閥芯形式 雙導向型套筒式閥芯
流量特性 直線性、等百分比
配置執行器類別 381L系列電動執行器、PSL系列電動執行器、(亦可指定其它品牌執行器)
執行器參數 電源電壓：220V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
防護等級：相當IP55、隔爆標志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄
環境溫度：-25～+70℃、環境濕度：≤95%

三、電動三通調節閥 主要結構圖

電動三通分流調節閥結構圖 電動三通合流調節閥結構圖
電動三通分流調節閥 電動三通合流調節閥

四、電動三通調節閥 主要零件材料

1 閥體 WCB 304 316 316L
2 閥座 304 304 316 316L
3 閥芯 304 304 316 316L
4 墊片 PTFE\石墨墊片
5 銅套 黃銅
6 導向套 304 304 316 316L
7 密封中墊 PTFE\石墨墊片
8 閥蓋 WCB 304 316 316L
9 填料 PTFE/石墨
10 填料壓蓋 WCB 304 316 316L
11 閥桿 304 304 316 316L

五、電動三通調節閥 主要性能指標

項目 指標值
基本誤差% 配3810L±2.5； 配PSL±1.0
回差% 配381L ±2.0； 配PSL±1.0
死區% 1.0
始終點偏差% 電開 始點±2.5 終點±2.5
始點±2.5 終點±2.5
電關 始點 ±2.5
終點 ±2.5
額定行程偏差% ≤2.5
泄露量L/h 0.01%×閥額定容量
可調范圍R 30：1

六、電動三通調節閥 外形圖

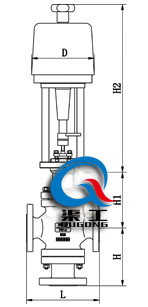

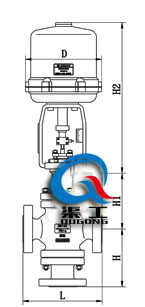

電動三通調節閥配3810L執行器外形尺寸圖 電動三通調節閥配PSL執行器外形尺寸圖
電動三通調節閥(配3810L執行器) 電動三通調節閥(配PSL執行器)

七、電動三通調節閥 安裝連接尺寸

公稱通徑(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
L PN16/25 180 185 200 220 250 275 305 350 410 450 550 670 770
PN40 185 190 210 230 255 285 310 355 425 460 560 690 795
PN64 190 200 220 240 265 295 320 370 400 475 570 752 819
H PN16/25 140 140 150 160 180 200 222 230 270 280 306 474 584
PN40 140 140 150 160 180 200 222 230 270 280 306 474 584
PN64 150 160 170 180 200 220 240 260 300 322 380 495 605
H1 155 155 175 180 200 235 250 260 330 350 420 530 680
H2 3810L 373 373 495 495 495 700 700 700 725 725 725 725 725
PSL 465 465 465 465 465 560 560 560 560 560 788 788 788
D 3810L 225 225 225 225 225 257 257 257 310 310 310 310 310
PSL 177 177 177 177 177 182 182 182 182 182 218 218 218
渠工電動三通調節閥系列產品,歡迎來電咨詢電動三通調節閥產品詳細信息.我們將竭誠為您提供滿意的服務！
