一、電動軟密封蝶閥 產品概述
本公司的D971X電動軟密封蝶閥是采用一體化結構,接入220VAC電源就可控制運轉,也可加入控制模塊,輸入控制信號(4-20mADC或1-5VDC)進行調節控制。電動軟密封蝶閥具有功能好,體積小,輕便宜人,性能良好,配套簡單元,流通能力大,對常溫、干凈介質,可選用閥板加軟密封(橡膠圈、四氟圈)來減少泄漏(可達0.01%),高溫高壓工況可選用三偏心硬密封閥體。電動軟密封蝶閥主要應用于食品,輕工,石油,化工,教學設備,造紙,電力等到行業的工業過程自動控制系統中。
|
|

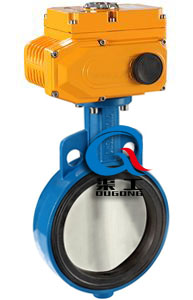

電動軟密封對夾蝶閥
|
電動軟密封蝶閥 (法蘭式)
|
二、電動軟密封蝶閥 主要設計標準
設計標準
|
GB/T2238-1989
|
法蘭連接尺寸
|
GB/T9113.1-2000;GB/T9115.1-2000;JB78
|
結構長度
|
GB/T12221-1989
|
壓力試驗
|
GB/T13927-2000;JB/T9092-1999
|
三、電動軟密封蝶閥 電動執行器技術參數
電源電壓
|
AC220/380V,50/60Hz
|
輸出力矩
|
50N·M~2000N·M
|
動作范圍
|
0~90° 0~360°
|
動作時間
|
15秒/30秒/60秒
|
保護裝置
|
過熱保護
|
環境溫度
|
-30°~60°
|
手動操作
|
同附帶手柄操作
|
限位
|
電氣、機械二重限位
|
防護等級
|
相當于IP-65
|
防爆等級
|
ExdII BT4;特殊要求可定制ExdII BT6
|
位置測量
|
可選裝開關或電位計
|
驅動電機
|
8W/E
|
進線接口
|
PE1/2〞進線線鎖
|
執行器特點:
1.功能良好:智能型、調節型、開關式。
2.體積小巧:體積相當于同類產品的35%左右。
3.使用方便:采用單相電源,接線簡單;采用球型凸出結構,使觀察方便;免加油免點檢、防水防銹、任意角度安裝。
4.保護裝置有雙重限位、過熱保護、過載保護。全行程時間15秒、30秒、45秒、60秒。及帶手動功能。
5.智能數控:內置模塊采用良好的計算機單片及智能控制軟件直接接收計算機或工業儀表等輸出的標準信號(4-20mA DC /1-5VDC)實現閥門開度的智能控制和準確的定位。
|
四、電動軟密封蝶閥 主要零件材料
零件名稱
|
材料
|
閥體
|
球墨鑄鋼、鑄鋼、合金鋼、不銹鋼
|
蝶板
|
灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料
|
密封圈
|
各種橡膠、聚四氟
|
閥桿
|
2Cr13、不銹鋼
|
填料
|
O型圈、柔性石墨
|
五、電動軟密封蝶閥 主要性能規范
公稱通徑DN(mm)
|
DN50~1200
|
公稱壓力
|
PN(MPa)
|
0.6
|
1.0
|
1.6
|
2.5
|
試驗壓力
|
強度試驗
|
0.9
|
1.5
|
2.4
|
3.75
|
密封試驗
|
0.66
|
1.1
|
1.76
|
2.75
|
低壓氣密試驗
|
0.5~0.7
|
適用介質
|
空氣、水、污水、蒸氣、煤氣、油品等
|
六、電動軟密封蝶閥 外形圖
|
|
電動軟密封蝶閥 (法蘭式)
|
電動軟密封對夾蝶閥
|
七、電動軟密封蝶閥 安裝連接尺寸
公稱通經(DN)
|
主要尺寸
|
法蘭尺寸
|
L
|
L2
|
H
|
H1
|
1.0MPa
|
1.6MPa
|
2.5MPa
|
D
|
D1
|
n-Фd
|
D
|
D1
|
n-Фd
|
D
|
D1
|
n-Фd
|
50
|
108
|
43
|
63
|
530
|
165
|
125
|
4-18
|
165
|
125
|
4-18
|
165
|
125
|
4-18
|
65
|
112
|
46
|
70
|
530
|
185
|
145
|
4-18
|
185
|
145
|
4-18
|
185
|
145
|
8-18
|
80
|
114
|
46
|
83
|
565
|
200
|
160
|
4-18
|
200
|
160
|
8-18
|
200
|
160
|
8-18
|
100
|
127
|
52
|
105
|
600
|
220
|
180
|
8-18
|
220
|
180
|
8-18
|
235
|
190
|
8-22
|
125
|
140
|
56
|
115
|
640
|
250
|
210
|
8-18
|
250
|
210
|
8-18
|
270
|
220
|
8-26
|
150
|
140
|
56
|
137
|
705
|
285
|
240
|
8-22
|
285
|
240
|
8-22
|
300
|
250
|
8-26
|
200
|
152
|
60
|
164
|
775
|
340
|
295
|
8-22
|
340
|
295
|
12-22
|
360
|
310
|
12-26
|
250
|
165
|
68
|
206
|
945
|
395
|
350
|
12-22
|
405
|
355
|
12-26
|
425
|
370
|
12-30
|
300
|
178
|
78
|
230
|
1070
|
445
|
400
|
12-22
|
460
|
410
|
12-26
|
485
|
430
|
16-30
|
350
|
190
|
78
|
248
|
1140
|
505
|
460
|
16-22
|
520
|
470
|
12-26
|
555
|
490
|
16-33
|
400
|
216
|
102
|
289
|
1210
|
565
|
515
|
16-26
|
580
|
525
|
16-26
|
620
|
550
|
16-36
|
450
|
222
|
114
|
320
|
1335
|
615
|
565
|
20-26
|
640
|
585
|
16-30
|
670
|
600
|
20-36
|
500
|
229
|
127
|
342
|
1415
|
670
|
620
|
20-26
|
715
|
650
|
20-30
|
730
|
660
|
20-36
|
600
|
267
|
154
|
413
|
1605
|
780
|
725
|
20-30
|
840
|
770
|
20-33
|
845
|
770
|
20-39
|
700
|
430
|
165
|
478
|
1844
|
895
|
840
|
24-30
|
910
|
840
|
24-36
|
960
|
875
|
24-42
|
800
|
470
|
190
|
525
|
2040
|
1015
|
950
|
24-33
|
1025
|
950
|
24-39
|
1085
|
990
|
24-48
|
900
|
510
|
203
|
585
|
2255
|
1115
|
1050
|
28-33
|
1125
|
1050
|
28-39
|
1185
|
1090
|
28-48
|
1000
|
550
|
216
|
640
|
2380
|
1230
|
1160
|
28-36
|
1255
|
1170
|
28-42
|
1320
|
1210
|
28-56
|
1200
|
630
|
254
|
755
|
2640
|
1455
|
1380
|
32-39
|
1485
|
1390
|
32-48
|
1530
|
1420
|
32-56
|
八、電動軟密封蝶閥 產品選型
(1)閥體參數:公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
(2)執行器參數:電源電壓、控制方式(開關型,調節型)、控制信號(4-20mA,1-5V)、作用方式(電-開式,電-關式)
