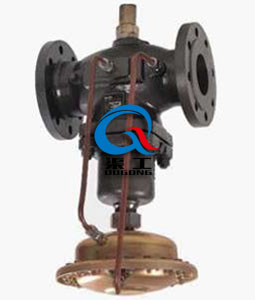

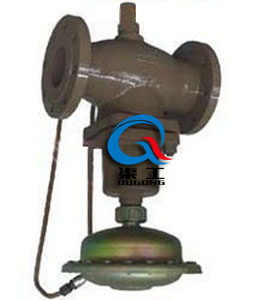

ZZL自力式流量控制閥
一、自力式流量調節閥 產品概述
本公司的自力式流量調節閥是一個新的調節閥種類，相對于手動調節閥，它的優點是能夠自動調節。相對于電動調節閥，它的優點是不需要外部動力，應用實踐證明，在閉式水循環系統（如熱水供暖系統，空調冷凍系統）中，正確使用這種閥門，可以很方便地實現系統的流量分配；可以實現系統的動態平衡；可以大大簡化系統的調試工作；可以穩定泵的工作狀態等。因此，自力式流量調節閥在供熱空調工程中有著廣闊的應用前景。自力式流量調節閥的作用是在閥的進出口壓差變化的情況下，維持通過閥門的流量恒定，從而維持與之串聯的被控對象（如一個環路，一個用戶，一臺設備等，下同）的流量恒定，自力式流量控制閥的名稱較多，如自力式流量平衡閥，定流量閥，自平衡閥，動態流量平衡閥等，每種類型的自力式流量控制閥，結構各有相異，但工作原理相似。
|
|
|---|---|
| ZZL型自力式流量調節閥 | ZZL型自力式流量調節閥 |
二、自力式流量調節閥 主要技術參數
| 公稱通徑DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 額定流量系數Kvs | 4 | 6.3 | 8 | 16 | 20 | 32 | 50 | 80 | 125 | 160 | 280 | 320 | 400 | |
| 有效壓力下上限流量(m3/h) | 0.02MPa | 1.5 | 2.5 | 3.5 | 5.5 | 9.0 | 14 | 22 | 36 | 55 | 70 | 125 | 180 | 250 |
| 0.05 MPa | 2.5 | 3.5 | 5.5 | 9.0 | 12 | 22 | 36 | 55 | 85 | 110 | 180 | - | - | |
| 噪音衡量系數Z值 | 0.6 | 0.6 | 0.6 | 0.55 | 0.55 | 0.5 | 0.5 | 0.45 | 0.4 | 0.35 | 0.3 | 0.2 | 0.2 | |
| 允許壓差 | PN16 | 1.6 | 1.5 | 1.2 | 1.0 | |||||||||
| PN40 | 2.0 | |||||||||||||
| 閥蓋形式 | 標準型-17～+450℃ | |||||||||||||
| 壓蓋型式 | 螺栓壓緊式 | |||||||||||||
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 | |||||||||||||
| 閥芯形式 | 單座、套筒型閥芯 | |||||||||||||
| 流量特性 | 線性 | |||||||||||||
三、自力式流量調節閥 執行器技術參數
| 有效面積(cm2) | 250 | 630 |
|---|---|---|
| 節流器壓差(MPa) | 0.02；0.05 | |
| 允許上下膜室之間上限壓差(MPa) | 0.4 | 0.15 |
| 材料 | 膜蓋：鋼板鍍鋅； 膜片：EPDM或FKM夾纖維 | |
| 控制管線、接頭 | 銅管或鋼管10×1； 卡套式接頭：R1/4" | |
四、自力式流量調節閥 主要性能指標
| 控制精度 | ±5% | |||
|---|---|---|---|---|
|
允許泄露量 (在規定實驗條件下) |
硬密封 | 4×0.01%閥額定容量 | ||
| 軟密封 | DN15～50 | DN65～125 | DN150～250 | |
| 10氣泡/min | 20氣泡/min | 40氣泡/min | ||

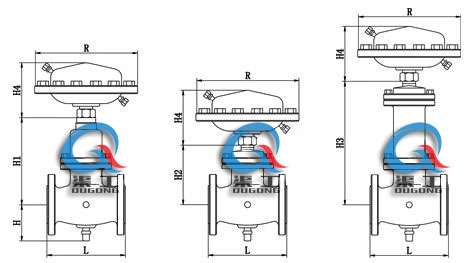

五、自力式流量調節閥 主要外形圖
|
|---|
| ZZL型自力式流量調節閥 (主要外形圖) |
六、自力式流量調節閥 主要連接尺寸
| 公稱通徑mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 |
| H | 50 | 52.5 | 57.5 | 75 | 75 | 85.5 | 92.5 | 100 | 110 | 142.5 | 158 | 170 | 640 |
| H1 | 212 | 212 | 238 | 238 | 240 | 240 | 275 | 275 | 380 | 380 | 326 | 354 | 404 |
| H2 | - | - | - | - | - | - | - | - | - | - | 326 | 354 | 404 |
| H3 | - | - | - | - | - | - | - | - | - | - | 630 | 855 | 1205 |
| H4 | 150 | ||||||||||||
| R | 263 | ||||||||||||
