一、手動V型球閥 產品概述
本公司的V40F/H手動V型球閥是一種芯閥座采用金屬，或金屬對聚四氟乙烯密封配合的旋轉球閥，它將球閥和蝶閥的很好控制特性結合成一體，既可用作控制調節閥，又可作關斷切斷閥。手動V型球閥其主要特點是：
（1）不帶管接頭的整體式閥體，因此不受管道或螺栓應力影響，并且由于閥體沒有管接頭，故耐壓殼體不會受壓力“突變”的影響；
（2）具有一個V型閥體，即使在小流量或高粘度介質的情況下，也可在整個量程范圍內，保持控制的精度；
（3）閥座在其外徑處襯有帶不銹鋼內芯PTFE杯形或是O型密封圈，閥座用截面較大的鎢鈷硬質合金制成，通過一個合金的波紋彈簧進一步鞏固了閥座的結構；
（4）當法蘭V型球閥關閉時，V型缺口與閥座之間產生楔形剪切作用，并既具有自潔功能又可制止球芯卡死，手動V型球閥較適用于管線結垢凍結或含有纖維和顆粒固體場合。
|
|
|---|---|

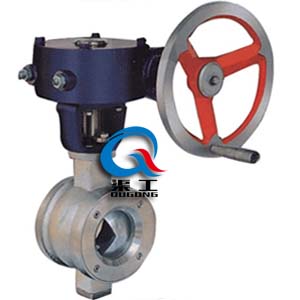

| 手動V型球閥 (法蘭V型球閥) | 手動V型球閥 (對夾式V型球閥) |
二、手動V型球閥 主要性能規范
| 公稱壓力 PN(MPa) | 試驗壓力 | 適用介質 | 適用溫度 | |
|---|---|---|---|---|
| 殼體試驗 | 密封試驗 | |||
| 1.6 | 2.4 | 1.76 | 水、油、氣及高粘度、含纖維、固體顆粒等介質 | -28℃～550℃ |
| 2.4 | 3.75 | 2.75 | ||
| 4.0 | 6.0 | 4.4 | ||
| 應用規范 | 連接法蘭 | JB79-59 GB20592-97 AMSI B16.5 | ||
| 檢驗和試驗 | JB/T 9092-99 、API 598 | |||
三、手動V型球閥 主要零件材料
| 零件名稱 | 閥門材質 | |
|---|---|---|
| 閥體、閥蓋 | WCB | CF8 |
| 密封圈 | 2Cr13+氮化 | 304+氮化 |
| 球體 | 2Cr13+硬格 | 304+硬格 |
| 閥座、閥桿 | 2Cr13 | 304 |
| 墊片 | 柔性石墨+不銹鋼 | 柔性石墨+不銹鋼 |
| 雙頭螺栓 | 35CrMoA | 1Cr18Ni9Ti |

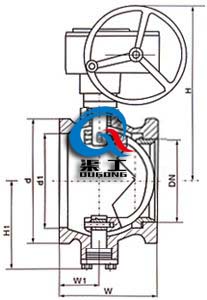

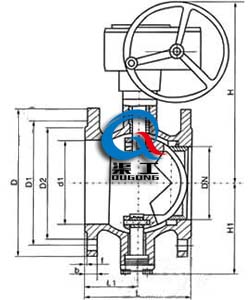

四、手動V型球閥 主要外形尺寸圖
|
|
|---|---|
| 手動V型球閥 (對夾式V型球閥) | 手動V型球閥 (法蘭式V型球閥) |
五、手動V型球閥 外形連接尺寸
| 公稱壓或壓力級 | 公稱通徑 | 尺寸 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| (mm) | (in) | W | L | W1 | L1 | d | d1 | H1 | H | |
| PN1.6MPa | 25 | - | 50 | - | 25 | - | 64 | 38 | 57 | 200 |
| 40 | - | 60 | - | 25 | - | 82 | 49 | 63 | 205 | |
| 50 | - | 75 | 124 | 32 | 62 | 100 | 60 | 92 | 225 | |
| 65 | - | 85 | 145 | 38 | 72.5 | 120 | 75 | 100 | 235 | |
| 80 | - | 100 | 165 | 45 | 82.5 | 131 | 89 | 108 | 260 | |
| 100 | - | 115 | 194 | 50 | 97 | 158 | 113 | 117 | 270 | |
| 125 | - | 135 | 210 | 55 | 105 | 180 | 140 | 140 | 320 | |
| 150 | - | 160 | 229 | 65 | 114.5 | 216 | 164 | 177 | 340 | |
| 200 | - | 200 | 243 | 80 | 121.5 | 268 | 205 | 200 | 390 | |
| 250 | - | 240 | 297 | 92 | 148.5 | 326 | 259 | 252 | 420 | |
| 300 | - | - | 338 | - | 169 | - | 300 | 270 | 510 | |
| PN2.5MPa | 25 | - | 50 | - | 25 | - | 64 | 38 | 57 | 200 |
| 40 | - | 60 | - | 25 | - | 82 | 49 | 63 | 205 | |
| 50 | - | 75 | 124 | 32 | 62 | 100 | 60 | 92 | 225 | |
| 65 | - | 85 | 145 | 38 | 72.5 | 120 | 75 | 100 | 235 | |
| 80 | - | 100 | 165 | 45 | 82.5 | 131 | 89 | 108 | 260 | |
| 100 | - | 115 | 194 | 50 | 97 | 158 | 113 | 117 | 270 | |
| 125 | - | 135 | 210 | 55 | 105 | 180 | 140 | 140 | 320 | |
| 150 | - | 160 | 229 | 65 | 114.5 | 216 | 164 | 177 | 340 | |
| 200 | - | 200 | 243 | 80 | 121.5 | 268 | 205 | 200 | 390 | |
| 250 | - | 240 | 297 | 92 | 148.5 | 326 | 259 | 252 | 420 | |
| 300 | - | - | 338 | - | 169 | - | 300 | 270 | 510 | |
| CLASS150 | 25 | - | 50 | - | 25 | - | 64 | 38 | 57 | 200 |
| 40 | 11/2 | 60 | - | 25 | - | 82 | 49 | 63 | 205 | |
| 50 | 2 | 75 | 124 | 32 | 62 | 100 | 60 | 92 | 225 | |
| 65 | 21/2 | 85 | 145 | 38 | 72.5 | 120 | 75 | 100 | 235 | |
| 80 | 3 | 100 | 165 | 45 | 82.5 | 131 | 89 | 108 | 260 | |
| 100 | 4 | 115 | 194 | 50 | 97 | 158 | 113 | 117 | 270 | |
| 125 | 5 | 135 | 210 | 55 | 105 | 180 | 140 | 140 | 320 | |
| 150 | 6 | 160 | 229 | 65 | 114.5 | 216 | 164 | 177 | 340 | |
| 200 | 8 | 200 | 243 | 80 | 121.5 | 268 | 205 | 200 | 390 | |
| 250 | 10 | 240 | 297 | 92 | 148.5 | 326 | 259 | 252 | 420 | |
| 300 | 12 | - | 338 | - | 169 | - | 300 | 270 | 510 | |
六、手動V型球閥 訂貨須知
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的產品型號，請按型號直接向我司訂購；
3、當使用的場合很重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們?yōu)槟鷮徍税殃P(guān)。
