D363H硬密封焊接蝶閥

D363H硬密封焊接蝶閥

一、硬密封焊接蝶閥 產品概述

D363H硬密封焊接蝶閥適用于高溫、高壓、防火、保溫等管道上作啟閉或調節介質之用。D363H硬密封焊接蝶閥其主要特點如下:
1、結構緊湊、體積小、重量輕、操作靈活、使用方便;
2、采用三維偏心彈性或多層次硬密封結構,其密封性能較好;
3、此閥無法蘭,對管道和保溫包扎帶來很大方便和美觀;
4、具有能耐受高溫、高壓、耐腐蝕、不易磨損等特點。
5、傳動型式:蝸輪傳動、氣動傳動、電動傳動。

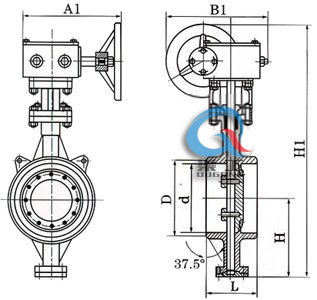

D363H硬密封焊接蝶閥 D363H硬密封焊接蝶閥 (結構圖)
D363H硬密封焊接蝶閥 D363H硬密封焊接蝶閥 (結構圖)

二、硬密封焊接蝶閥 采用標準

焊接尺寸 GB1224;ANSI B16.25;DIN2559
結構長度 GB/T12221-1989;API609
壓力試驗 GB/T13927-1992;API598

三、硬密封焊接蝶閥 主要技術參數

公稱通徑DN(mm) DN(100~1200)mm、in4-48
公稱壓力PN(MPa) 強度試驗(1.5×PN)密封試驗(1.1×PN)
適用溫度 碳鋼:-29℃~425℃,不銹鋼:-40℃~600℃
適用介質 水、熱水、蒸汽、油品
焊接標準 GB12224、ANSI B16.25、DIN2559
壓力等級 ANSI 150LB磅級/PN25
驅動形式 蝸輪傳動、氣動、電動

四、硬密封焊接蝶閥 主要零件材料

閥體 碳鋼、不銹鋼、鉻鉬鋼
蝶板 碳鋼、合金鋼、鉻鉬鋼
閥座 不銹鋼、鈷基硬質合金
軸套 不銹鋼
閥桿 不銹鋼、其它材料
填料 柔性石墨

五、硬密封焊接蝶閥 主要外形連接尺寸

公稱壓力 PN1.6
公稱通徑 外形尺寸(參考值) 重量
毫米 英寸 L D d H H1 A B
80 3 180 90 78 90 356 180 200 27
100 4 190 110 96 100 375 180 200 34
125 5 200 135 121 113 401 180 200 41
150 6 210 161 146 130 450 270 280 43
200 8 230 222 202 205 545 400 425 81
250 10 250 278 254 235 630 400 425 102
300 12 270 330 303 275 715 450 560 132
350 14 290 382 351 309 817 450 560 164
400 16 310 432 398 346 923 535 580 193
450 18 330 484 450 932 1059 535 580 238
500 20 350 535 501 427 1126 535 580 302
600 24 390 636 602 509 1369 570 660 457
700 28 430 726 692 572 1492 750 550 810
800 32 470 826 792 638 1622 750 550 1093
900 36 510 926 892 700 1924 750 550 1410
1000 40 550 1028 992 765 2054 900 750 1870
1200 48 630 1228 1192 860 2259 1000 925 2082
1400 56 710 1428 1392 986 2610 1000 925 2850
1600 64 790 1628 1592 1106 2856 1000 925 4235
1800 72 870 1828 1792 1226 3121 1100 980 5346
2000 80 950 2028 1992 1345 3385 1100 980 7328
公稱壓力 PN2.5
通徑 外形尺寸(參考值) 重量
毫米 英寸 L D d H H1 A B
80 3 180 90 78 90 356 180 200 38
100 4 190 110 96 106 387 180 200 40
125 5 200 135 121 122 413 180 200 60
150 6 210 161 146 136 459 270 280 65
200 8 230 222 202 215 585 400 425 85
250 10 250 278 254 247 649 400 425 135
300 12 270 330 303 288 771 450 560 175
350 14 290 382 351 333 929 450 560 195
400 16 310 432 398 359 993 535 580 295
450 18 330 484 450 405 1053 535 580 350
500 20 350 535 501 444 1245 535 580 510
600 24 390 636 602 521 1750 570 660 625
700 28 430 726 692 586 1519 750 550 925
800 32 470 826 792 659 1659 750 550 1260
900 36 510 926 892 720 1829 750 550 1790
1000 40 550 1028 992 780 1949 900 750 1940
1200 48 630 1228 1192 889 2243 1000 925 2810
1400 56 710 1428 1392 1000 2462 1000 925 3500
公稱壓力 PN4.0
通徑 外形尺寸(參考值) 重量
毫米 英寸 L D d H H1 A B
80 3 180 90 78 108 430 180 200 39
100 4 190 110 96 108 392 180 200 50
125 5 200 135 120 120 414 180 200 75
150 6 210 161 145 135 494 270 280 100
200 8 230 222 200 202 578 400 425 135
250 10 250 278 252 235 673 400 425 190
300 12 270 330 301 280 793 450 560 240
350 14 290 382 351 315 921 450 560 320
400 16 310 432 398 355 1021 535 580 450
450 18 330 484 448 370 1143 535 580 500
500 20 350 535 495 420 1192 535 580 560
600 24 390 636 595 490 1327 570 660 720

六、硬密封焊接蝶閥 訂貨須知

訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容:
1、若訂貨前未選定型號,請向我們提供使用參數:1.公稱通徑,2.流體性質(包括公稱壓力、溫度、粘度或酸堿性),3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的產品型號,請按型號直接向我司訂購;
3、當使用的場合重要或管路比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們?yōu)槟鷮徍税殃P(guān)。

歡迎來電咨詢D363H硬密封焊接蝶閥產品詳細信息.
