一、波紋管密封閘閥 產品概述
本公司的波紋管密封閘閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。波紋管閘閥只適用于全開和全關，不允許作調節和節流。本類閥門在管道中一般應當水平安裝。
WZ40H波紋管閘閥的閥桿采用波紋管及填料雙重密封結構，使閥桿處的無泄漏密封，應用于電站、天然氣、氨、真空、冷凍系統、熱油、熱水系統，適用于易燃、易爆及貴重介質的管路。
|
|
|---|---|

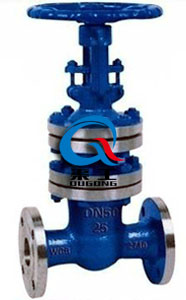

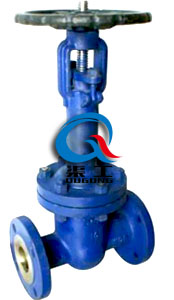

| 波紋管密封閘閥 | 波紋管密封閘閥 |
二、波紋管密封閘閥 應用規范
| 設計與制造 | 結構長度 | 連接法蘭 | 試驗與檢驗 |
|---|---|---|---|
|
API600、 GB12234 |
ANSI B16.10、 GB12221 |
ANSI B16.5、 JB/T74～90、 GB9112～9124、 HG20592～20635、 SH3406 |
API598、 JB/T9092 |
三、波紋管密封閘閥 主要零件材質及適用范圍
| 適用范圍 | 適用介質 | 蒸氣系統、天然氣、廢氣凈化、真空裝置、熱油系統、加熱設備、 冷凍系統、氨、熱水、電站等 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 適用溫度 | -20——350℃ | ||||||||||
| 采用標準 | 制造標準：DIN3356 | 檢驗試驗標準：DIN3230 | |||||||||
| 結構長度標準：DIN3202 | 對焊口標準：DIN3239 | ||||||||||
| 法蘭標準：DIN2543-2545 | |||||||||||
| 材 質 | 閥 體 | 閥 蓋 | 閥 桿 | 閥 瓣 | 密 封 面 | 填 料 | |||||
| WCB | WCB | WCB | 13Gr | 2Gr | 2Gr | 柔性石墨 | |||||
| 304 | CF8 | CF8 | 304 | 304 | 304 | 柔性石墨 | |||||
| 316 | CF8M | CF8M | 316 | 316 | 316 | 柔性石墨 | |||||
| 304L | CF3 | CF3 | 316 | 304L | 304L | 柔性石墨 | |||||
| 316L | CF3 | CF3 | 316 | 316L | 316L | 柔性石墨 | |||||
| 特 點 | 波紋管密封閥桿 | 雙層、三層波紋管 | 雙重密封 | ||||||||
| 無升降手輪 | 位置指示 | 維修方便 | |||||||||
四、波紋管密封閘閥 訂貨須知
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的產品型號，請按型號直接向我司訂購；
