J44W角式截止閥

J44H/Y型角式截止閥

一、角式截止閥 產品概述

J44H/Y型角式截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。角式截止閥又稱角閥，閥桿的運動形式，有升降桿式(閥桿升降，手輪不升降)，也有升降旋轉桿式(手輪與閥桿一起旋轉升降，螺母設在閥體上)。

角式截止閥只適用于全開和全關，不允許作調節和節流。截止閥屬于強制密封式閥門，所以在閥門關閉時，向閥瓣施加壓力，以強制截止閥的密封面不泄漏。當介質由閥瓣下方進入閥門時，操作力所需克服的阻力，是閥桿和填料的摩擦力與由介質的壓力所產生的推力，關“角式截止閥” 的力比開“角式截止閥”的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。

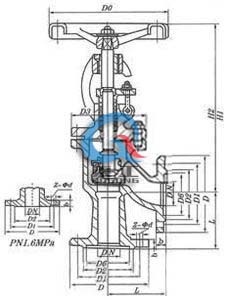

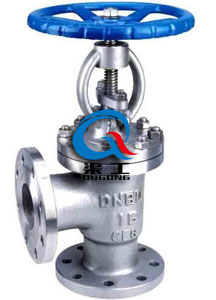

J44H/Y角式截止閥 （法蘭式） J44H/Y角式截止閥 （結構尺寸圖）
J44H/Y角式截止閥 （法蘭式） J44H/Y角式截止閥 （結構尺寸圖）

二、角式截止閥 應用范圍

角型截止閥是一種常用的截?cái)嚅y，主要用來接通或截?cái)喙苈分械慕橘|(zhì)，一般不用于調節流量。截止閥產品適用的壓力、溫度范圍很大，但一般用于中、小口徑的管道，適用于≤425℃的蒸汽、油品、水等介質。
1、基本結構形式：角式
2、公稱壓力：PN1.6-6.4(MPa)
3、公稱通徑：DN15-300（mm）

三、角式截止閥 采用規范

設計制造標準 GB/T 12233、GB/T 12235
結構長度標準 GB/T 12221-2005
連接法蘭標準 GB/T 9113 JB/T 79
壓力-溫度標準 GB/T 9131
試驗-檢驗標準 GB/T13927 JB/T9092

四、角式截止閥 外形連接尺寸

1.6MPa主要連接尺寸

DN in L D D1 D2 f b z-φd Do H1 H2 W
15 1/2 65/90 95 65 45 2 14 4-φ14 100 240 265 7
20 3/4 75/95 105 75 55 2 16 4-φ14 100 245 270 7.5
25 1 80/100 115 85 65 2 16 4-φ14 120 250 275 8.5
32 21/4 95/105 135 100 78 2 18 4-φ18 140 260 290 12
40 21/2 100/115 145 110 85 2 18 4-φ18 140 290 325 14
50 2 115/125 160 125 100 2 20 4-φ18 160 300 335 19
65 21/2 145 180 145 120 2 20 4-φ18 180 355 400 27
80 3 155 195 160 135 2 22 4-φ18 240 400 450 42
100 4 175 215 180 155 2 24 8-φ18 240 455 495 50
125 5 200 245 210 185 2 26 8-φ18 280 530 560 64
150 6 240/225 280 240 210 2 28 8-φ23 320 605 650 85
200 8 275 335 295 265 2 30 8-φ23 360 650 770 155

2.5MPa主要連接尺寸

DN in L D D1 D2 f b z-φd Do H1 H2 W
15 1/2 65/90 95 65 45 2 16 4-φ14 120 245 270 7.5
20 3/4 75/95 105 75 55 2 16 4-φ14 120 250 275 8.8
25 1 80/100 115 85 65 2 16 4-φ14 140 260 290 11
32 21/4 95/105 135 100 78 2 18 4-φ18 140 290 325 13
40 21/2 100/115 145 110 85 3 18 4-φ18 160 300 335 18
50 2 115/125 160 125 100 3 20 4-φ18 180 355 400 31
65 21/2 145 180 145 120 3 22 8-φ18 220 400 450 39
80 3 155 195 160 135 3 22 8-φ18 280 450 495 50
100 4 175 230 190 160 3 24 8-φ23 320 530 590 60
125 5 200 270 220 188 3 28 8-φ25 380 600 650 75
150 6 240/225 300 250 218 3 30 8-φ25 400 650 770 98
200 8 275 360 310 278 3 34 12-φ23 450 700 850 170

五、角式截止閥 訂貨須知

訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的產品型號，請按型號直接向我司訂購；
3、當使用的場合重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們?yōu)槟鷮徍税殃P(guān)。

歡迎來電咨詢J44H角式法蘭截止閥產品詳細信息.
