A42Y高壓全啟式安全閥

一、高壓全啟式安全閥 產品概述

A42Y-160/320C型高壓全啟式安全閥適用于工作溫度≤200℃的空氣、氮?dú)浠旌蠚獾冉橘|(zhì)的設備和管路上。A42Y-160P/R、A42Y-320P/R型高壓全啟式安全閥適用于工作溫度≤200℃有腐蝕性氣體的設備和管路上,作為超壓保護裝置。高壓全啟式安全閥連接法蘭按JB/T2769-92的標準。

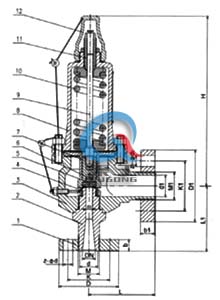

A42Y高壓全啟式安全閥 A42Y高壓全啟式安全閥 (外形結構尺寸)
A42Y高壓全啟式安全閥 A42Y高壓全啟式安全閥 (外形結構尺寸)

二、高壓全啟式安全閥 主要零件材料

NO 零件名稱 材料
1 閥體 WCB
2 閥座 ZG2Cr13
3 調節圈 ZG2Cr13
4 閥瓣 2Cr13
5 導向套 2Cr13
6 閥蓋 ZG230-450
7 彈簧 50CrVA
8 閥桿 2Cr13
9 扳手 ZG200-400
10 調整螺桿 45
11 密封面材料 "H"堆焊D507,"Y"堆焊Co基硬質合金
12 保護罩 ZG200-400

三、高壓全啟式安全閥 連接尺寸

型號 通徑 DN do d M D K Z-φd b d1 C M1 D1 K1 Z1-φd b1 L L1 ≈H
A42Y-160 15 8 20 M24×2 95 60 3-18 20 29 37 M42×2 115 80 4-18 22 95 100 263
20 10 27 M33×2 105 68 3-18 20 29 37 M42×2 115 80 4-18 22 95 100 263
25 12 28 M33×2 105 68 3-18 20 40 47 M52×2 165 115 6-26 28 130 135 314
32 15 37 M42×2 115 80 4-18 22 50 59 M64×3 165 115 6-26 32 150 150 390
40 20 47 M52×2 165 115 6-26 28 65 74 M80×3 200 145 6-29 40 180 165 495
50 25 59 M64×3 165 115 6-26 32 80 94 M100×3 225 170 6-33 45 190 190 510
A42Y-320 15 8 27 M33×2 105 68 3-18 20 29 37 M42×2 115 80 4-18 22 95 100 263
20 10 32 M36×2 110 75 3-18 22 29 37 M42×2 115 80 4-18 22 95 100 263
25 12 35 M42×2 115 80 4-18 22 40 47 M52×2 165 115 6-26 28 130 135 314
32 14 41 M48×2 135 95 4-22 25 50 59 M64×3 165 115 6-26 32 150 150 390
40 18 58 M64×3 165 115 6-26 32 65 74 M80×3 200 145 6-29 40 180 165 495
50 23 70 M80×3 200 145 6-29 40 80 94 M100×3 225 170 6-33 45 190 190 510
A42Y-400 32 15 41 M48×2 135 95 4-22 25 50 59 M64×3 165 115 6-26 32 150 150 397

四、高壓全啟式安全閥 訂貨須知

訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容:
1、若訂貨前未選定型號,請向我們提供使用參數:1.公稱通徑,2.流體性質(包括公稱壓力、溫度、粘度或酸堿性),3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的高壓全啟式安全閥產品型號,請按型號直接向我司訂購;

歡迎來電咨詢A42Y高壓全啟式安全閥產品詳細信息.
