一、氣動粉體蝶閥 產品概述
本公司的BLF氣動粉體蝶閥是用于粉體、顆粒物料的工業產品。氣動粉體蝶閥閥體橡膠密封圈形成的軟性密封,顆粒物料的應用場合,有磨損性的物料。在需要重力落料或氣力輸送的粉體,顆粒物料處理系統中,氣動粉體蝶閥常常被安裝在料斗,筒倉,螺旋輸送機出口以及氣送管路上。根據應用要求,可以單獨選配驅動手柄或者氣缸驅動套件。
氣動粉體蝶閥由粉體板、丁晴密封圈,覆以不易磨損的高分子材料加工而成,具有重量輕、安裝維護簡便等特點,是一種性價比較高的氣動粉體閥門。有手動、電動、氣動、齒輪馬達帶動等驅動裝置,可互為調換。雙法蘭氣動粉體蝶閥帶有2個相同的法蘭面;而單法蘭氣動粉體蝶閥部配有一個伸出的連接環用以安裝軟套管。緊湊的結構、重量輕,使您安裝使用方便;工業化的設計加上復合閥板的使用提供了較好的密封。氣動粉體蝶閥可以主要使用于水泥、面粉等粉體介質的使用場合。
|
|

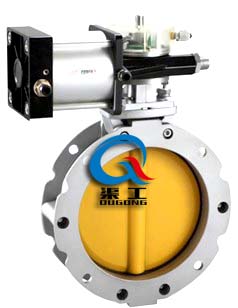

氣動粉體蝶閥
|
氣動水泥蝶閥
|
二、氣動粉體蝶閥 主要技術參數
型號
|
BLF
|
公稱通徑
|
DN100-DN400
|
壓力(Mpa)
|
0.6-1.6
|
主要零件
|
閥體
|
壓鑄鋁合金
|
閥板
|
碳鋼內襯板,覆以高分子材料
|
密封圈
|
丁晴橡膠(NBR)
|
適用介質
|
水泥、泥漿、粉體
|
適用溫度(℃)
|
-15--100
|
氣動執行器
|
型號
|
CP、GT系列、AT系列、AW系列
|
壓力(Mpa)
|
0.4-0.7
|

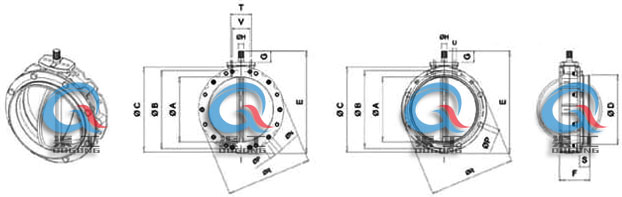

三、氣動粉體蝶閥 BL1F單法蘭粉體蝶閥 結構圖結構尺寸
型號
|
φA
|
φB
|
φC
|
φD
|
E
|
F
|
G
|
φH
|
φH孔徑×數量
|
φP外凹槽直徑×數量
|
φR
|
S
|
T
|
U
|
V
|
Z
|
KG
|
BL1F100
|
95
|
180
|
220
|
105
|
250
|
115
|
35
|
22×19
|
14×4
|
20×4
|
220
|
40
|
80
|
M12
|
50
|
M10
|
4
|
BL1F150
|
150
|
200
|
228
|
163
|
290
|
115
|
35
|
22×19
|
14×4
|
20×4
|
228
|
40
|
80
|
M12
|
50
|
M10
|
5
|
BL1F200
|
200
|
250
|
278
|
213
|
340
|
115
|
35
|
22×19
|
14×4
|
20×4
|
278
|
40
|
80
|
M12
|
50
|
M10
|
6.5
|
BL1F250
|
250
|
300
|
328
|
263
|
390
|
115
|
35
|
22×19
|
14×8
|
20×8
|
328
|
40
|
80
|
M12
|
50
|
M10
|
7.5
|
BL1F300
|
300
|
350
|
378
|
313
|
440
|
115
|
35
|
22×19
|
14×8
|
20×16
|
378
|
40
|
80
|
M12
|
50
|
M10
|
9
|
BL1F350
|
350
|
400
|
440
|
363
|
530
|
123
|
50
|
28×25
|
14×8
|
20×8
|
440
|
40
|
80
|
M12
|
50
|
M10
|
16
|
BL1F400
|
400
|
470
|
530
|
413
|
580
|
123
|
50
|
28×25
|
14×8
|
20×16
|
530
|
40
|
80
|
M12
|
50
|
M10
|
20.5
|

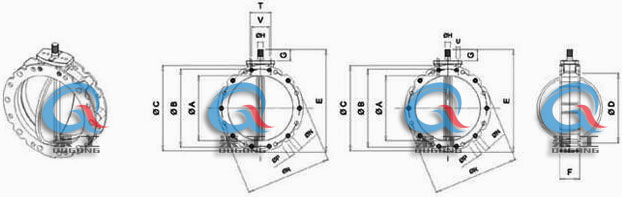

四、氣動粉體蝶閥 BL2F雙法蘭粉體蝶閥 結構圖和連接尺寸
型號
|
φA
|
φB
|
φC
|
φD
|
E
|
F
|
G
|
φH
|
φH孔徑×數量
|
φP外凹槽直徑×數量
|
φR
|
S
|
T
|
U
|
V
|
Z
|
KG
|
BL2F100
|
95
|
180
|
220
|
-
|
250
|
77
|
35
|
22×19
|
14×4
|
20×4
|
220
|
-
|
80
|
M12
|
50
|
M10
|
4
|
BL2F150
|
150
|
200
|
228
|
-
|
290
|
77
|
35
|
22×19
|
14×4
|
20×4
|
228
|
-
|
80
|
M12
|
50
|
M10
|
5
|
BL2F200
|
200
|
250
|
278
|
-
|
340
|
77
|
35
|
22×19
|
14×4
|
20×4
|
278
|
-
|
80
|
M12
|
50
|
M10
|
6.5
|
BL2F250
|
250
|
300
|
328
|
-
|
390
|
115
|
35
|
22×19
|
14×8
|
20×8
|
328
|
-
|
80
|
M12
|
50
|
M10
|
7.5
|
BL2F300
|
300
|
350
|
378
|
-
|
440
|
115
|
77
|
22×19
|
14×8
|
20×16
|
378
|
-
|
80
|
M12
|
50
|
M10
|
9
|
BL2F350
|
350
|
400
|
440
|
-
|
530
|
85
|
50
|
28×25
|
14×8
|
20×8
|
440
|
-
|
80
|
M12
|
-
|
-
|
16
|
BL2F400
|
400
|
470
|
530
|
-
|
580
|
85
|
50
|
28×25
|
14×8
|
20×16
|
530
|
-
|
80
|
M12
|
-
|
-
|
20.5
|
五、氣動粉體蝶閥 產品選型
(1)閥體參數:公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
(2)執行器參數:執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式,氣-關式)
盡量詳細提供氣動粉體蝶閥的技術參數,方便我公司生產及技術人員為您準確選型。如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務!
