一、氣動罐底調節閥 產品概述
本公司的ZHYQ氣動罐底調節閥是一種很少可見結構型式的單座調節閥，閥體成Y形，閥體流路流暢，流量大，壓降損失小，閥座泄漏量符合ANSIBIG.104標準，氣動罐底調節閥配用ZHA/B多彈式薄膜執行機構，基結構緊湊；輸出力大。氣動罐底調節閥適宜控制容易沉積或含有顆粒的流體。
|
|

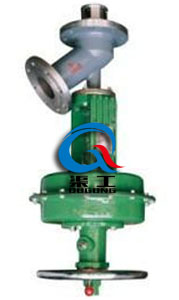

ZHYQ氣動罐底調節閥 (薄膜執行器)
|
二、氣動罐底調節閥 主要技術參數
|
公稱通徑 DN(mm)
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
|
閥座直徑 dN(mm)
|
40
|
50
|
80
|
80
|
100
|
150
|
200
|
|
額定流量系數Kv
|
14
|
35
|
55
|
95
|
135
|
220
|
720
|
|
額定行程
|
25
|
40
|
50
|
75
|
|
信號范圍Pr(KPa)
|
20～100、40～200、80～240、段幅：20～60、60～100
|
|
氣源壓力Ps(MPa)
|
0.14～0.4
|
|
固有流量特性
|
快開式
|
|
允許泄漏量
|
硬閥座：10-4×閥額定容量、軟閥座：10-7×閥額定容量
|
|
公稱壓力PN(MPa)
|
1.6、4.0、6.4
|
三、氣動罐底調節閥 主要零件材料
|
閥 體
|
ZG230-450、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2
|
|
閥 芯
|
0Cr18Ni12Mo2、司鈦萊合金堆焊
|
|
閥 座
|
聚四氟乙烯
|
|
閥桿、推桿
|
2Cr13、1Cr18Ni9Ti
|
|
波紋膜片
|
丁腈橡膠夾加強滌綸織物
|
|
膜 蓋
|
A3
|
|
彈 簧
|
60Si2Mn
|
|
填 料
|
聚四氟乙烯、柔性石墨、不銹鋼波紋管
|
|
墊 片
|
橡膠石棉板、1Cr18Ni9Ti、石墨纏繞墊片
|
