旋啟式止回閥工作原理（圖文）


旋啟式止回閥

旋啟式止回閥結構特點：

1、渠工公司的旋啟式止回閥選材考究，符合相關標準。
2、密封副配對合理，閥瓣、閥座密封面采用鐵基合金或司太立（Stellite）鈷基硬質合金堆焊面成，不易磨損、耐受高溫、耐腐蝕、抗擦傷性能好，使用壽命較長。
3、常規旋啟式止回閥產品按國家標準GB/T12235設計制造。
4、可采用多種配管法蘭標準及法蘭密封型式，滿足多種工程需要及用戶要求。
5、閥體材料品種全，墊片可根據實際工況或用戶要求合理選配，能適用于多種壓力、溫度及介質工況。
渠工公司可按用戶要求選擇不同結構形式和連接形式的止回閥，為多種設備配套使用。

旋啟式止回閥原理：

旋啟式止回閥的啟閉原理與升降式止回閥一樣，也是靠流體壓力作用和閥瓣的自重自行動作，不同的是，閥瓣的啟閉方式是旋轉運動而不是上下移動，流體的入口方向應在能沖擊閥瓣轉動的一側。旋啟式止回閥的關閉件是一個與管道通徑相當?shù)拈y瓣或圓盤，懸掛于閥門腔體內，流體正向流動時在流體壓力的作用下閥瓣打開，壓力下降時閥瓣在自重和逆流流體的壓力作用下關閉。

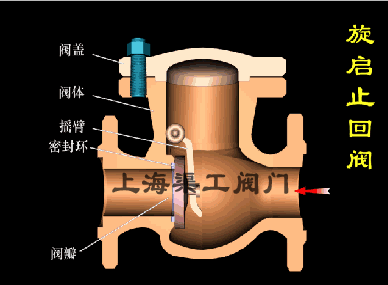

旋啟式止回閥工作原理動態圖片

旋啟式止回閥工作原理：


旋啟式止回閥流向（反流）圖片

由于閥瓣的重量，旋啟式止回閥打開時，對流體的阻力相對較大。此外，由于閥瓣懸浮在流體中，可使流體產生湍流。這也表明通過旋啟式止回閥的流體壓降要大于通過其他形式止回閥的壓降。當流動方向突然變化時，閥瓣會猛烈關閉在閥座上，會引起閥座很大的磨損，并沿管道產生水錘，為克服這個問題，可以在閥瓣上安裝阻尼裝置，并采用金屬閥座減少閥座磨損。

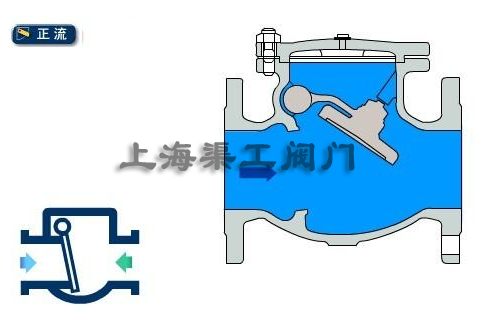

旋啟式止回閥流向（正流）圖片

旋啟式止回閥在全打開的狀況下，流體很少受到阻擋，因此通過閥門的壓力降將對較小。

旋啟式止回閥又稱單向閥或逆止閥，其作用是防止管路中的介質倒流。啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流。旋啟式止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。旋啟式止回閥在管道中一般應當水平安裝。

歡迎來電咨詢旋啟式止回閥產品詳細信息.我們將竭誠為您提供滿意的服務！
